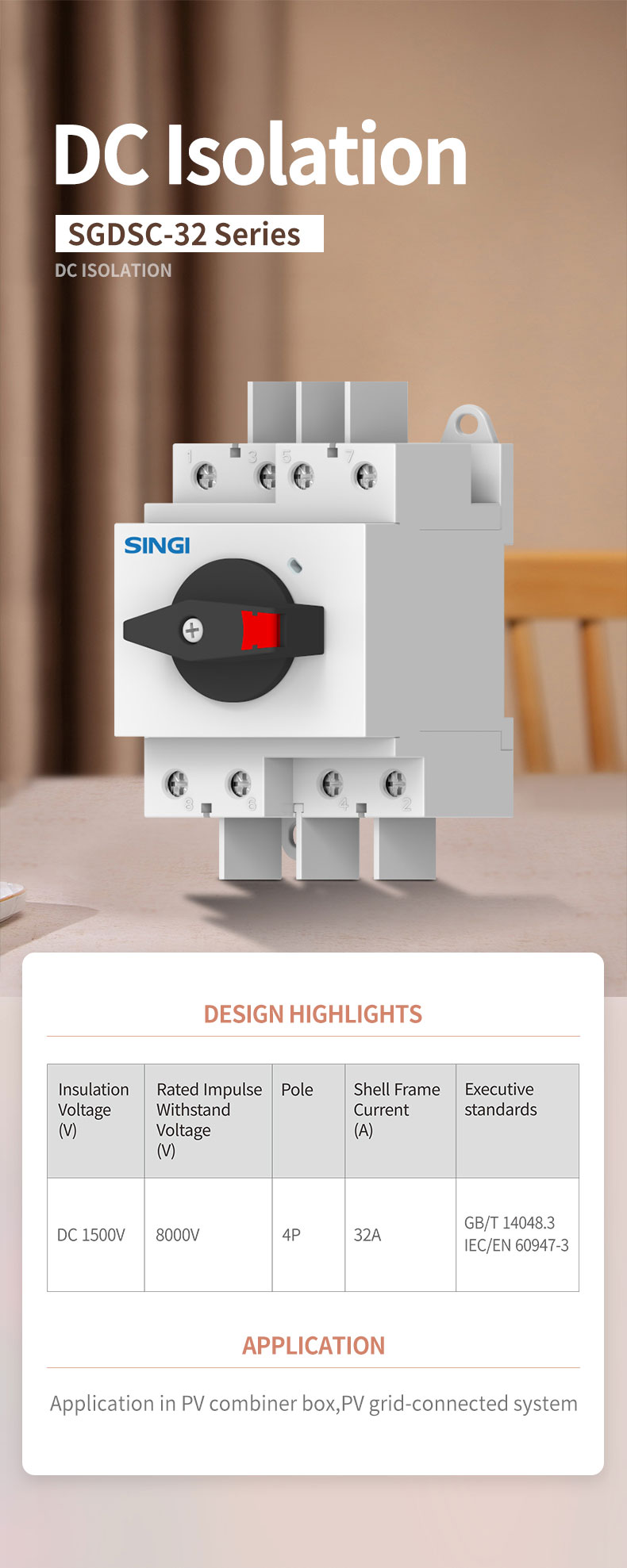

Le SGDSC-32 est un interrupteur-sectionneur CC 4 pôles professionnel spécialement conçu pour les systèmes photovoltaïques. Il prend en charge une tension d’isolement allant jusqu’à 1500V CC et un courant nominal de 32A, avec une tension de tenue aux chocs de 8kV. Conforme aux normes IEC et GB, il assure un sectionnement électrique sûr pour les coffrets de raccordement photovoltaïques et les systèmes raccordés au réseau pendant l’installation, la maintenance et l’arrêt d’urgence.
Caractéristiques principales
- Structure 4P pour un sectionnement complet du circuit CC
- Tension nominale d'isolement : 1500 V CC (adaptée aux systèmes photovoltaïques haute tension modernes)
- Tension de tenue aux chocs nominale : 8000 V (forte capacité anti-surtension)
- Courant nominal : 32 A
- Conforme aux normes GB/T 14048.3 & IEC/EN 60947‑3
- Sectionnement sûr pour la maintenance et la réparation
- Conception compacte pour les coffrets de raccordement photovoltaïques
- Montage sur rail DIN pour une installation facile
- Performances stables lors du fonctionnement à long terme des systèmes photovoltaïques
Paramètres techniques
Tension d'isolement
(V) | Impulsion nominale
Tension de tenue
(V) | Pôle | Cadre de boîtier
Courant
(A) | Exécution
normes |
| DC 1500V | 8000V | 4P | 32A | GB/T 14048.3
IEC/EN 60947-3 |
Présentation de l'entreprise
Zhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de composants électriques photovoltaïques et CC, spécialisé dans la protection des circuits et les équipements de sécurité pour les systèmes photovoltaïques, de stockage d’énergie et d’énergies nouvelles. Nos produits sont conformes aux normes internationales IEC et EN ainsi qu’à la norme nationale GB, avec une R&D mature, un contrôle qualité strict et une expérience d’application à l’échelle mondiale. SINGI fournit des solutions de sécurité fiables et certifiées pour les centrales solaires, les systèmes CC industriels et les projets d’énergie propre dans le monde entier.
FAQ
Q : Pourquoi les systèmes photovoltaïques nécessitent-ils un sectionneur CC dédié au lieu d'un sectionneur CA ordinaire ?R : Le courant continu n'a pas de point de passage par zéro, ce qui rend l'extinction de l'arc extrêmement difficile. Les sectionneurs CA ordinaires ne peuvent pas couper en toute sécurité les circuits CC et peuvent provoquer un arc, une surchauffe ou un incendie. Le SGDSC‑32 utilise une structure optimisée pour le CC afin de garantir un sectionnement sûr dans les systèmes photovoltaïques de 1500 V.
Q : Quel est l'objectif de sécurité de l'utilisation du SGDSC‑32 dans un système photovoltaïque ?R : Il assure un sectionnement visible pour l'ensemble du circuit CC lors de l'installation, de la maintenance ou des situations d'urgence. Cela protège les techniciens contre les chocs électriques et empêche tout démarrage accidentel, ce qui est obligatoire pour la conformité et la sécurité dans tous les systèmes d'énergie solaire.
Q : Pourquoi une tension d'isolement CC de 1500 V est-elle essentielle pour les systèmes photovoltaïques modernes ?R : Les nouveaux systèmes photovoltaïques utilisent largement la technologie 1500 V pour réduire le courant, diminuer les pertes et améliorer l'efficacité. Un sectionneur calibré pour 1500 V garantit un sectionnement sûr et une fiabilité à long terme dans des conditions de chaînes à haute tension.
Q : Que signifie une tension de tenue aux chocs de 8000 V pour les applications photovoltaïques ?R : Cela indique que l'appareil peut résister à une haute tension instantanée provoquée par la foudre, les surtensions ou les fluctuations du réseau sans claquage. Cela améliore considérablement la stabilité du système et protège les composants en aval tels que les onduleurs et les coffrets de raccordement.
Q : Le SGDSC‑32 peut-il être utilisé à la fois dans les systèmes photovoltaïques hors réseau et raccordés au réseau ?R : Oui. Il est conçu pour le sectionnement CC photovoltaïque universel. Il fonctionne aussi bien dans les centrales raccordées au réseau, les systèmes photovoltaïques commerciaux et les installations solaires hors réseau nécessitant une déconnexion sûre.
Q : Pourquoi une structure 4P est-elle nécessaire pour le sectionnement CC dans les systèmes photovoltaïques ?R : La conception 4P garantit le sectionnement complet de circuits positif, négatif et associés pour obtenir une séparation électrique complète. Cela élimine les risques de tension résiduelle et répond aux normes mondiales de sécurité photovoltaïque.
Scénarios d’application
- Coffrets de raccordement photovoltaïques: Sectionnement de sécurité des strings et du champ
- Centrales photovoltaïques raccordées au réseau: Centrales solaires centralisées et décentralisées
- Armoires de distribution d'énergie CC: Sectionnement des circuits et protection pour la maintenance
- Systèmes d'onduleurs photovoltaïques: Sectionnement de sécurité du côté entrée
- Systèmes solaires industriels & commerciaux: Applications photovoltaïques haute tension de 1500 V
- Systèmes solaires hors réseau: Sectionnement de sécurité du circuit de batterie et de panneau
