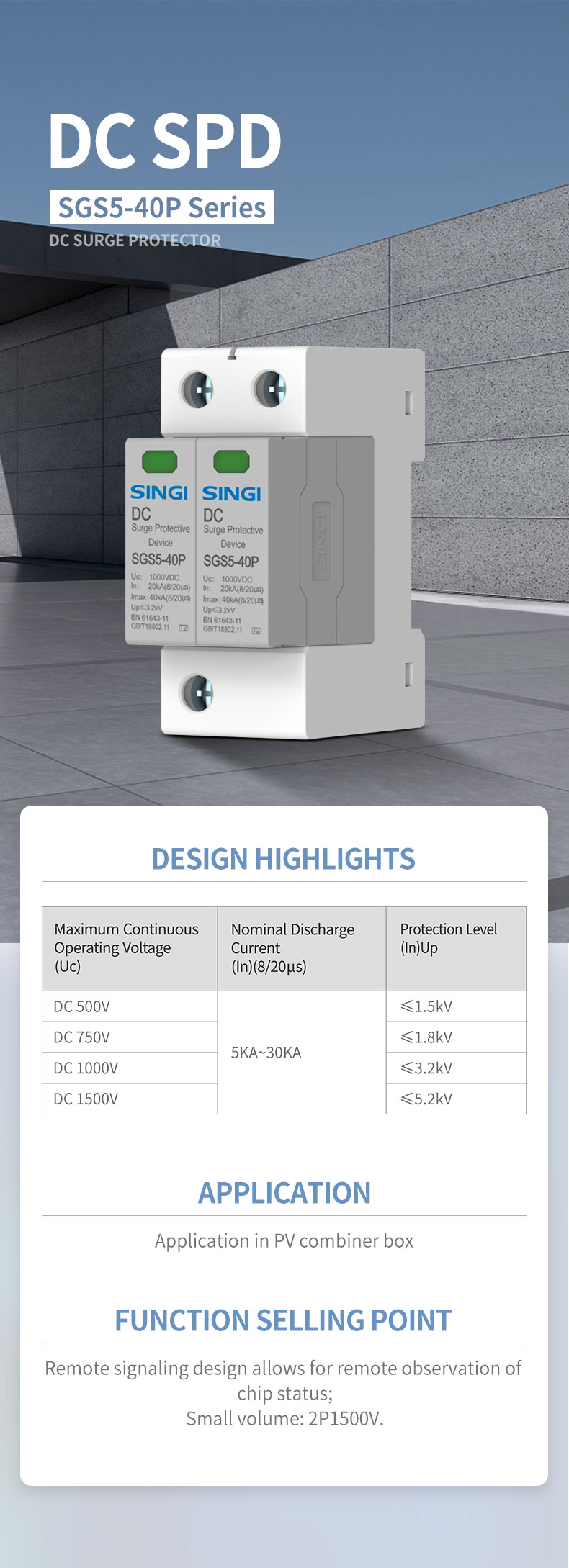

Le SGS5-40P est un parasurtenseur CC dédié conçu pour les systèmes photovoltaïques (PV). Il présente une structure compacte 2P adaptée aux applications de 1500V CC, prend en charge la signalisation à distance pour une surveillance de l’état en temps réel et assure une protection fiable contre la foudre et les surtensions pour les coffrets de raccordement photovoltaïques et les ensembles de panneaux solaires.
Caractéristiques principales
Fonctions du produit
- Protection contre les surtensions & la foudre: Absorbe la haute tension instantanée causée par la foudre ou les fluctuations du réseau.
- Signalisation à distance: Surveille à distance l'état de la puce interne, facilitant une exploitation et une maintenance (O&M) intelligentes.
- Structure compacte: Permet d'économiser de l'espace d'installation dans les coffrets de raccordement photovoltaïques.
- Performances stables: Garantit un fonctionnement sûr à long terme des systèmes d'énergie solaire.
Paramètres techniques
Maximum continu
Tension de service
(Uc) | Décharge nominale
Courant
(In)(8/20μs) | Niveau de protection
(In)Up |
| DC 500V | 5KA-30KA | ≤1.5kV |
| DC 750V | ≤1.8kV |
| DC 1000V | ≤3.2kV |
| DC 1500V | ≤5.2kV |
Présentation de l’entreprise
Zhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de dispositifs de protection électrique photovoltaïques et CC, spécialisé dans la protection photovoltaïque contre les surtensions, les disjoncteurs CC, les disjoncteurs miniatures et les composants de sécurité pour les énergies nouvelles. Forte d’une R&D mature, d’un contrôle qualité strict et d’une riche expérience du secteur, SINGI fournit des solutions de protection fiables et certifiées pour les systèmes photovoltaïques, de stockage d’énergie et de recharge de véhicules électriques dans le monde entier.
FAQ
Q : Pourquoi les systèmes photovoltaïques doivent-ils utiliser un parasurtenseur CC dédié plutôt qu'un parasurtenseur CA ordinaire ?
R : Les systèmes photovoltaïques produisent une tension CC pure sans point de passage par zéro. Un SPD CA ordinaire ne peut pas éteindre les arcs CC après l'action contre les surtensions, ce qui peut provoquer une surchauffe ou un incendie. Le SGS5‑40P utilise une structure optimisée pour le CC afin de garantir une coupure sûre et une stabilité à long terme.
Q : Quelle est la fonction de la signalisation à distance dans le SGS5‑40P, et pourquoi est-elle importante pour les centrales photovoltaïques ?
R : La signalisation à distance émet un signal de commutation lorsque la puce de protection interne du SPD tombe en panne ou vieillit. Pour les grandes centrales photovoltaïques (en particulier celles sans surveillance), cette fonction permet une surveillance à distance des défauts, évite une maintenance à l'aveugle et garantit une sécurité continue du système.
Q : Pourquoi le niveau de protection (Up) augmente-t-il lorsque la tension CC passe de 500 V à 1500 V ?
R : Une tension système plus élevée nécessite un seuil de claquage interne plus élevé pour éviter un déclenchement intempestif sous la tension de service normale. Le niveau de protection est conçu pour correspondre au niveau de tension tout en limitant la tension résiduelle à une plage sûre pour les onduleurs et les composants photovoltaïques.
Q : Comment le parasurtenseur SGS5‑40P protège-t-il les équipements clés tels que les onduleurs photovoltaïques ?
R : Lorsqu'un éclair ou une surtension induit une haute tension sur les câbles CC, le SPD limite rapidement la tension à un niveau sûr, absorbant l'énergie excédentaire pour éviter le claquage ou l'endommagement des cartes internes de l'onduleur, des condensateurs et des modules IGBT.
Q : Ce parasurtenseur peut-il être utilisé à la fois dans les systèmes photovoltaïques de 1000 V et de 1500 V ?
R : Oui. Le SGS5‑40P offre des spécifications de tension complètes de 500 V à 1500 V. Vous pouvez sélectionner le modèle correspondant en fonction de la tension nominale CC de votre système. Il est largement compatible avec les anciennes centrales photovoltaïques de 1000 V et les nouvelles de 1500 V.
Q : Quelle est la durée de vie du parasurtenseur SGS5‑40P et quand faut-il le remplacer ?
R : La durée de vie dépend de la fréquence et de l'intensité des surtensions. La fonction de signalisation à distance déclenchera une alarme lorsque le module sera épuisé. En moyenne, il est recommandé de le contrôler tous les 1 à 2 ans et de le remplacer immédiatement lorsqu'un signal de défaut est déclenché.
Scénarios d’application
- Coffrets de raccordement photovoltaïques: Protection contre les surtensions au niveau des strings et des modules
- Centrales solaires: Centrales photovoltaïques de services publics, commerciales et industrielles
- Systèmes d'onduleurs photovoltaïques: Protection contre les surtensions du côté entrée CC
- Systèmes solaires hors réseau: Sécurité du circuit de batterie et de panneau
- Armoires de distribution d'énergie CC: Protection contre la foudre et les surtensions
- Stations photovoltaïques sans surveillance: Surveillance à distance et exploitation/maintenance (O&M) intelligentes
