La série SWM3Z est une gamme de disjoncteurs à boîtier moulé (MCCB) haute tension en courant continu pour systèmes de stockage d'énergie, avec conception sans polarité, taille compacte, 1000 V–1500 V CC, 125 A–800 A, extinction d'arc unique, idéale pour la protection du côté CC des systèmes ESS industriels et commerciaux.

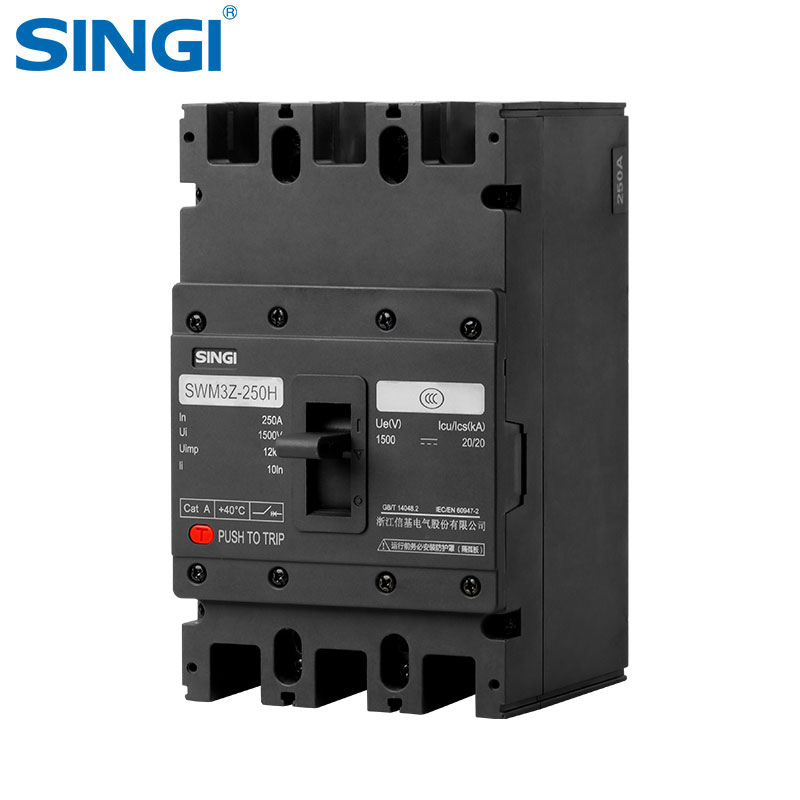

La série SWM3Z est un disjoncteur à boîtier moulé CC professionnel conçu pour la protection côté CC des systèmes de stockage d’énergie (ESS) industriels et commerciaux. Elle présente une structure compacte à haute tension, une conception sans polarité pour un câblage plus facile et une technologie d’extinction d’arc unique. Disponible en 125A–800A, 1000V–1500V CC, 2P/3P/4P, elle offre une protection fiable et sûre contre les surintensités et les courts-circuits pour les systèmes CC de forte puissance.
Caractéristiques principales
Taille compacte avec une capacité de tension CC élevée (jusqu’à 1500 V)
Conception sans polarité pour un câblage plus facile et plus flexible
Système unique d’extinction d’arc avec une courte distance de déplacement de l’arc
Plage de courant étendue : 125 A–800 A
Plage de tension étendue : 1000 V–1500 V CC
Options de pôles 2P / 3P / 4P
Haute tension de tenue aux chocs (12 kV)
Performances stables pour les scénarios de stockage d'énergie
Compatible avec le montage sur rail DIN / panneau

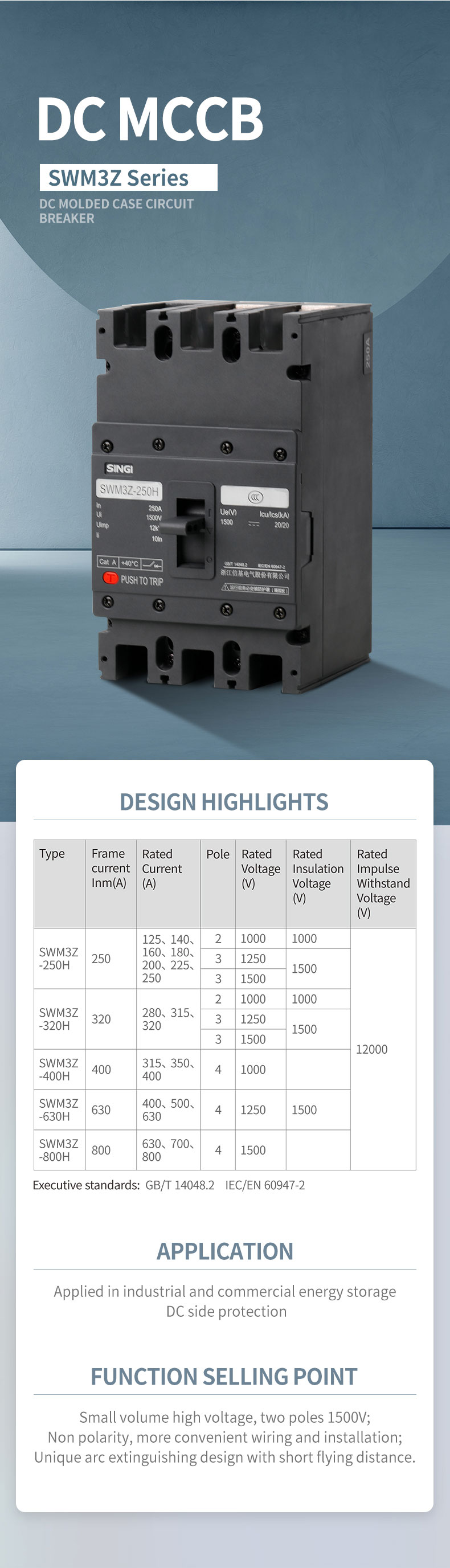

Paramètres techniques
Type
Courant de calibre Inm(A)
Courant nominal (A)
Pôle
Tension nominale (V)
Isolation nominale Tension (V)
Impulsion nominale Tension de tenue (V)
SWM3Z-250H
250
125.140.160.180.200.225.250
2
1000
1000
12000
3
1250
1500
3
1500
SWM3Z-320H
320
280.315.320
2
1000
1000
3
1250
1500
3
1500
SWM3Z-400H
400
315.350.400
4
1000
SWM3Z-630H
630
400.500.630
4
1250
1500
SWM3Z-800H
800
630.700.800
4
1500
Scénarios d’application
Systèmes de stockage d'énergie (ESS) industriels et commerciaux
Armoires de stockage d'énergie à batteries & systèmes conteneurisés
Distribution d'énergie CC pour stations de stockage d'énergie
Grands systèmes de charge et de décharge de batteries
Alimentation CC de secours pour centre de données
Présentation de l’entreprise
Zhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de disjoncteurs CC haute tension, de disjoncteurs à boîtier moulé, de dispositifs de protection photovoltaïques et de composants électriques pour le stockage d’énergie. Grâce à des capacités de R&D avancées et à un contrôle qualité strict, nous nous concentrons sur la fourniture de solutions de protection sûres, fiables et certifiées pour les systèmes de stockage d’énergie, photovoltaïques et d’alimentation CC industriels dans le monde entier.
FAQ
Q : Quel est l'avantage de la « conception sans polarité » dans le MCCB CC SWM3Z pour les systèmes de stockage d'énergie ?R : La conception sans polarité signifie que le disjoncteur peut être installé sans distinguer les lignes CC positive et négative. Cela simplifie grandement le câblage, réduit les erreurs d'installation, améliore l'efficacité de construction et renforce la sécurité dans les systèmes de stockage d'énergie à haute tension.
Q : Pourquoi un MCCB CC dédié est-il nécessaire pour les systèmes de stockage d'énergie au lieu d'un MCCB CA ?R : Le courant continu n'a pas de point de passage par zéro, ce qui rend l'extinction de l'arc extrêmement difficile. Les MCCB CA ne peuvent pas couper en toute sécurité les arcs CC et peuvent provoquer un arc continu, une surchauffe ou un incendie. Le SWM3Z utilise un système d'extinction d'arc CC dédié pour une protection sûre et fiable.
Q : Pourquoi une courte distance de projection de l'arc est-elle une caractéristique de sécurité importante dans les applications de stockage d'énergie ?R : Dans les armoires de stockage d'énergie compactes, une courte distance de projection de l'arc empêche les arcs à haute température d'enflammer les composants ou les câbles environnants. Cela réduit considérablement le risque d'incendie et améliore la sécurité et la stabilité de l'ensemble du système de batteries.
Q : Le SWM3Z peut-il être utilisé à la fois dans les systèmes de stockage d'énergie CC de 1000 V et de 1500 V ?R : Oui. La série SWM3Z couvre les modèles CC de 1000 V, 1250 V et 1500 V. Elle est entièrement compatible avec les systèmes de stockage d'énergie traditionnels basse tension comme avec les systèmes modernes à haute tension, ce qui la rend très polyvalente pour différentes configurations de projet.
Q : Comment le disjoncteur à boîtier moulé SWM3Z protège-t-il les packs de batteries dans les systèmes de stockage d'énergie ?R : Il détecte et interrompt rapidement les défauts de surintensité et de court-circuit dans le circuit CC, prévenant l'emballement thermique, l'incendie et les risques d'explosion dans les modules de batteries. Son extinction d'arc rapide minimise les dommages en condition de défaut.
Q : Quelle est la différence entre le SWM3Z et les disjoncteurs CC ordinaires dans les ESS à haute puissance ?R : Le SWM3Z prend en charge une tension plus élevée (1500 V) et un courant plus important (800 A) avec un câblage sans polarité et une structure compacte. Les disjoncteurs CC ordinaires ne disposent pas de ces caractéristiques et ne peuvent pas satisfaire aux exigences de sécurité et d'espace du stockage d'énergie à grande échelle.
Singi Electrical est un fabricant et fournisseur chinois qui produit principalement des disjoncteurs miniatures, des MCCB, des SPD, des boîtes de distribution et des boîtes de jonction, avec 24 ans d'expérience. Nous espérons établir une relation commerciale avec vous.
