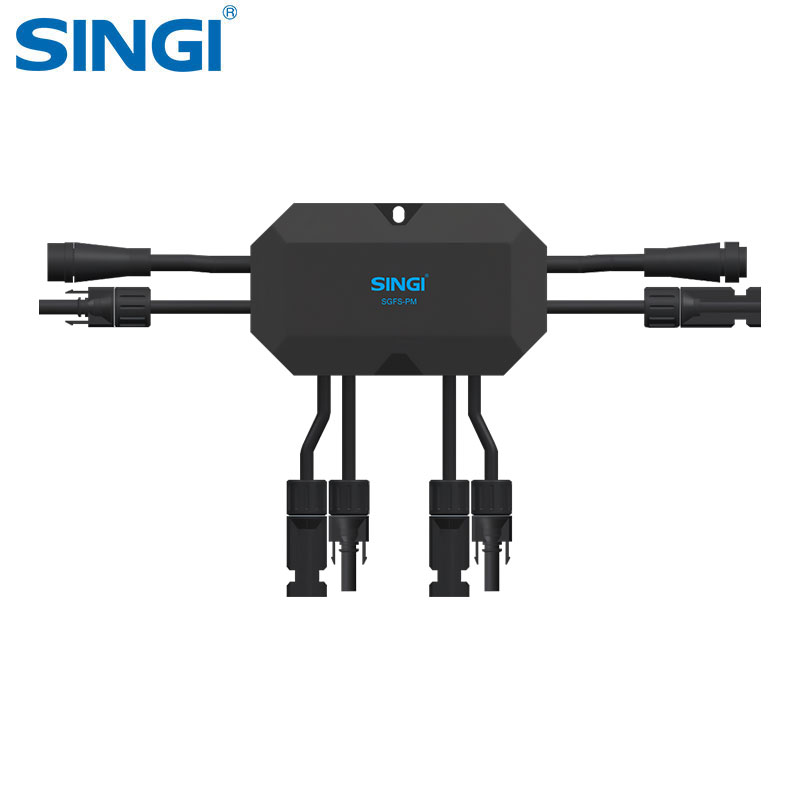

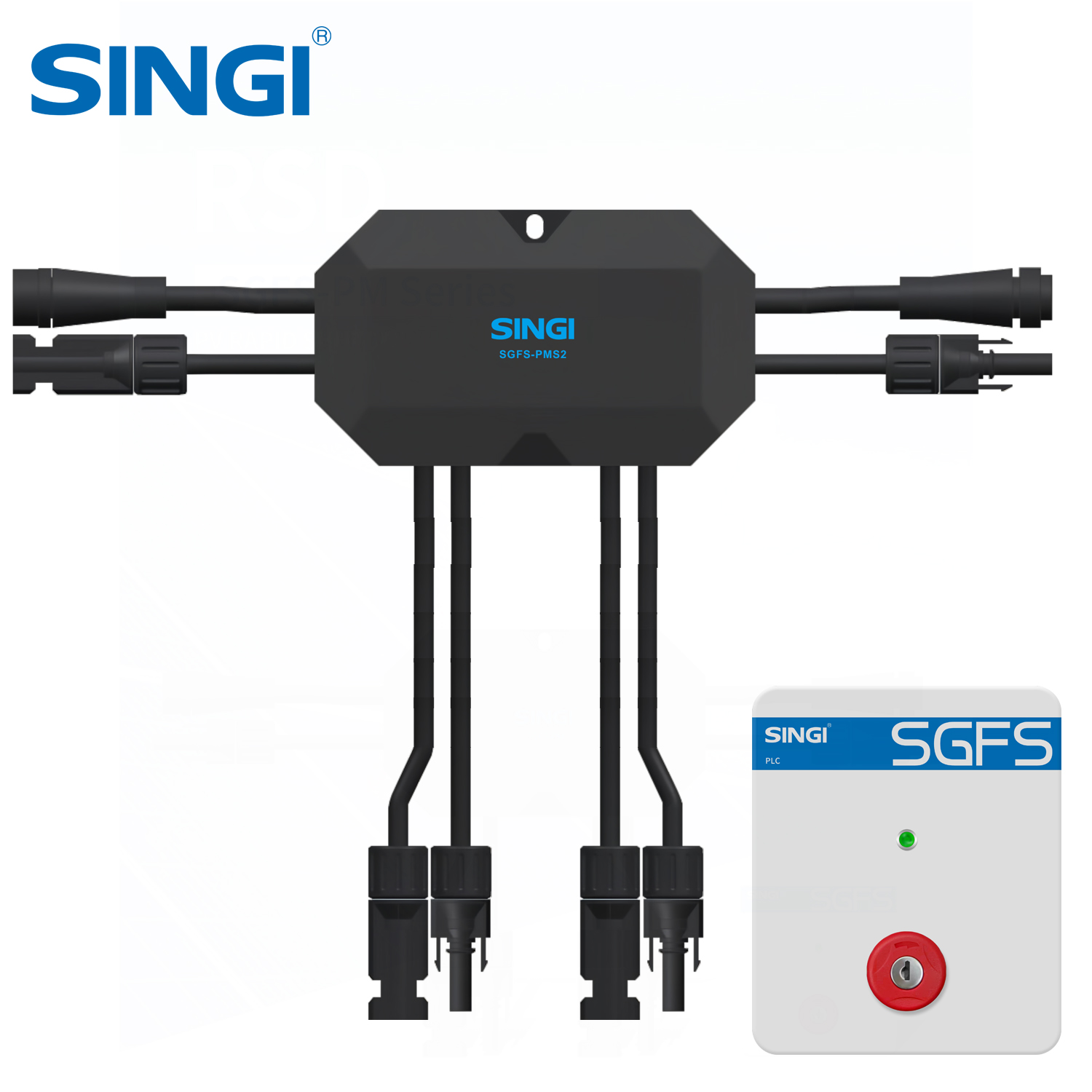

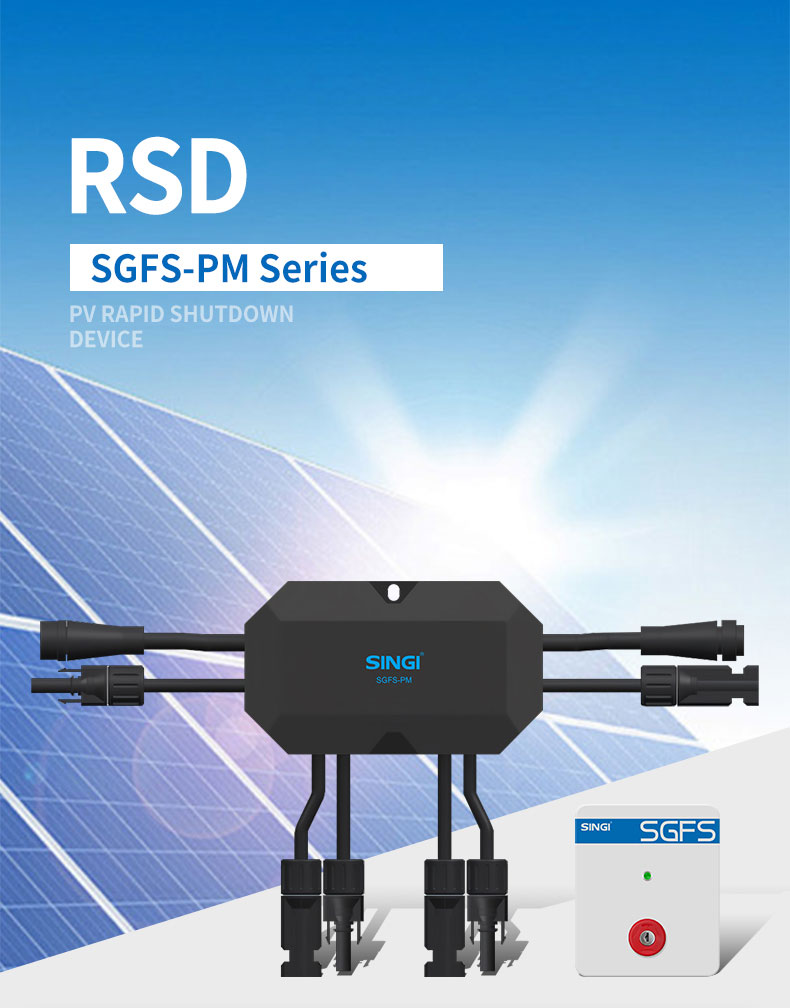

Dispositif d'arrêt rapide photovoltaïque SGFS-PM RSD
Le SGFS-PM RSD est un dispositif d'arrêt rapide photovoltaïque conforme aux normes UL1741, UL3741 et NEC690.12. Il prend en charge un contrôle 24 V ou la communication PLC SunSpec, offre une protection contre les surtempératures à 85 °C, utilise un matériau IP67 étanche, résistant aux UV et retardateur de flamme, et arrête rapidement les modules photovoltaïques pour la sécurité des pompiers et de la maintenance.
Le dispositif d'arrêt rapide est conçu pour répondre aux exigences de sécurité incendie des systèmes photovoltaïques, couper rapidement les modules photovoltaïques en situation d'urgence, réduire le risque d'électrocution et résoudre les risques de sauvetage et de maintenance dans les systèmes photovoltaïques.
CHARACTERISTIC：
▶ Commande 24 Vcc. Détection précise de la protection de surtempérature à 85 ℃.
▶ Commande PLC. Conforme à SunSpecTM Protocole de communication PLC.
▶ Grâce à l'adoption d'une technologie de conception redondante, la fiabilité du dispositif d'arrêt rapide est plus élevée.
▶ Matériau ignifuge V-0/résistant aux UV.
▶ Le produit résiste aux hautes températures, à la corrosion et aux chocs, et il est sûr et fiable.
▶ Le produit est utilisé dans divers systèmes photovoltaïques à usage domestique, industriel et commercial.
▶ Conforme aux exigences des normes UL1741, UL3741, NEC690.12, IEC .

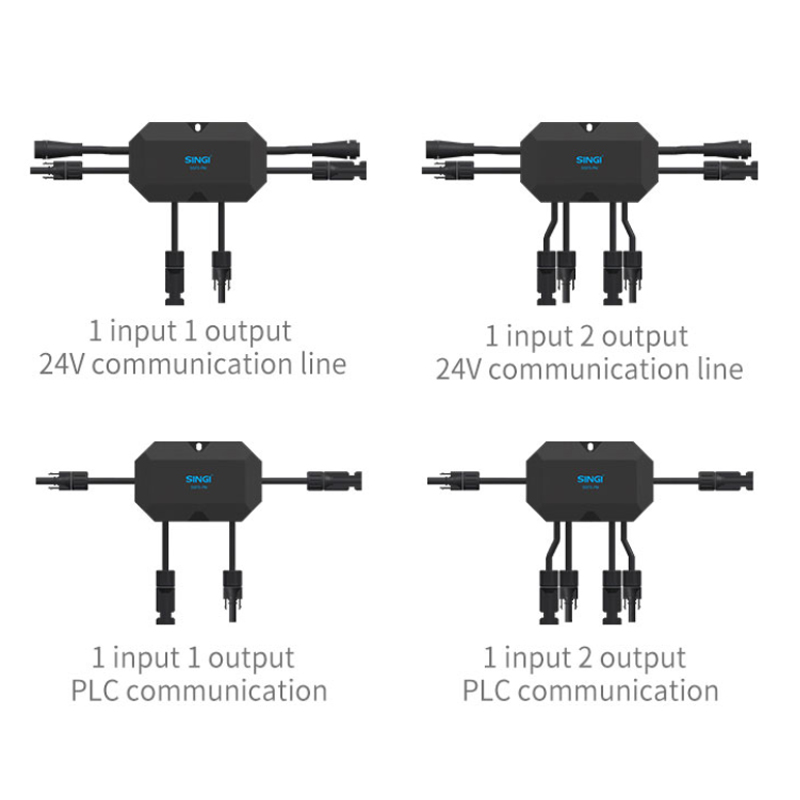

PARAMETER：
Apparence
Modèle

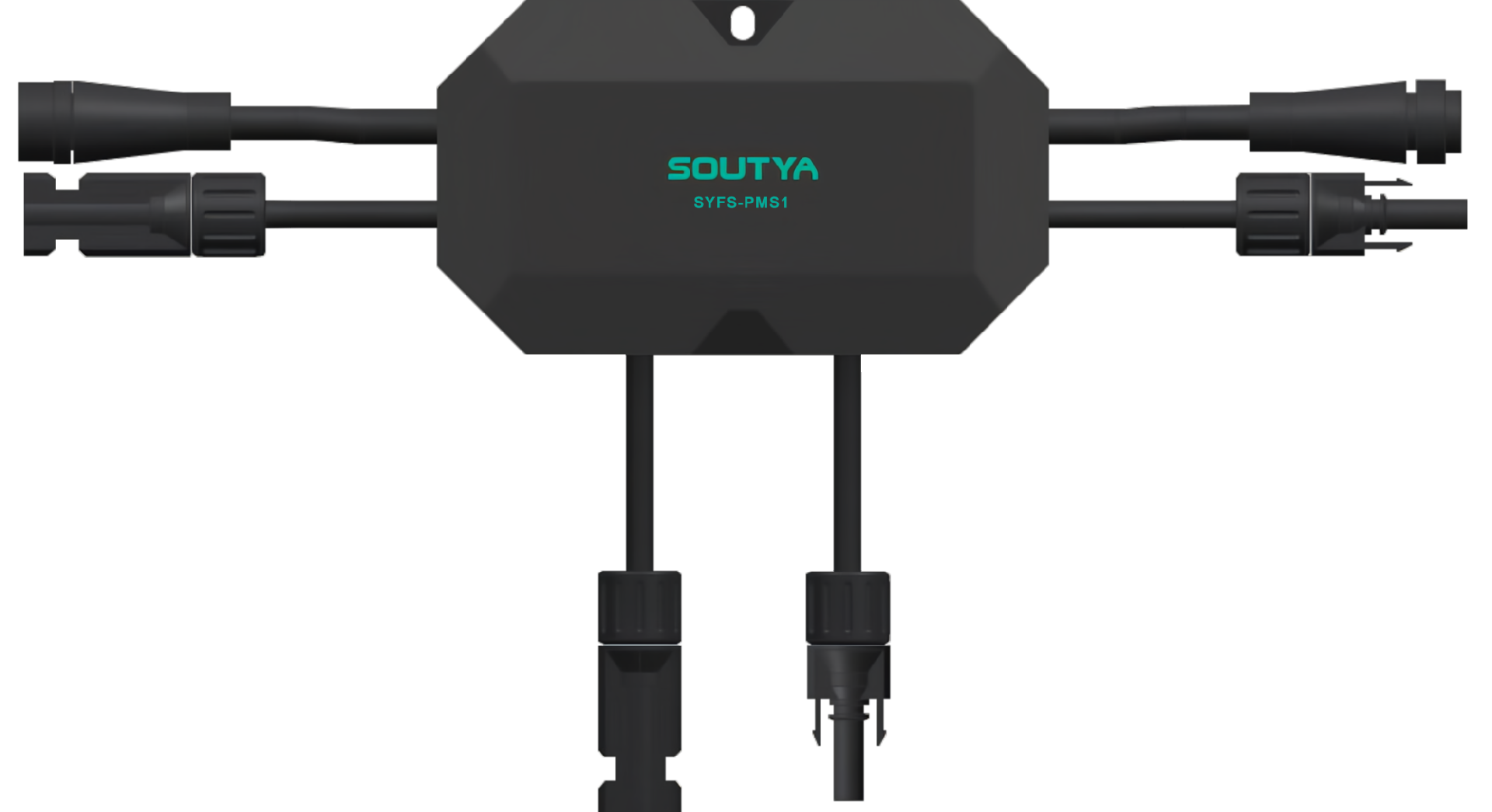

SYFS-PMS1

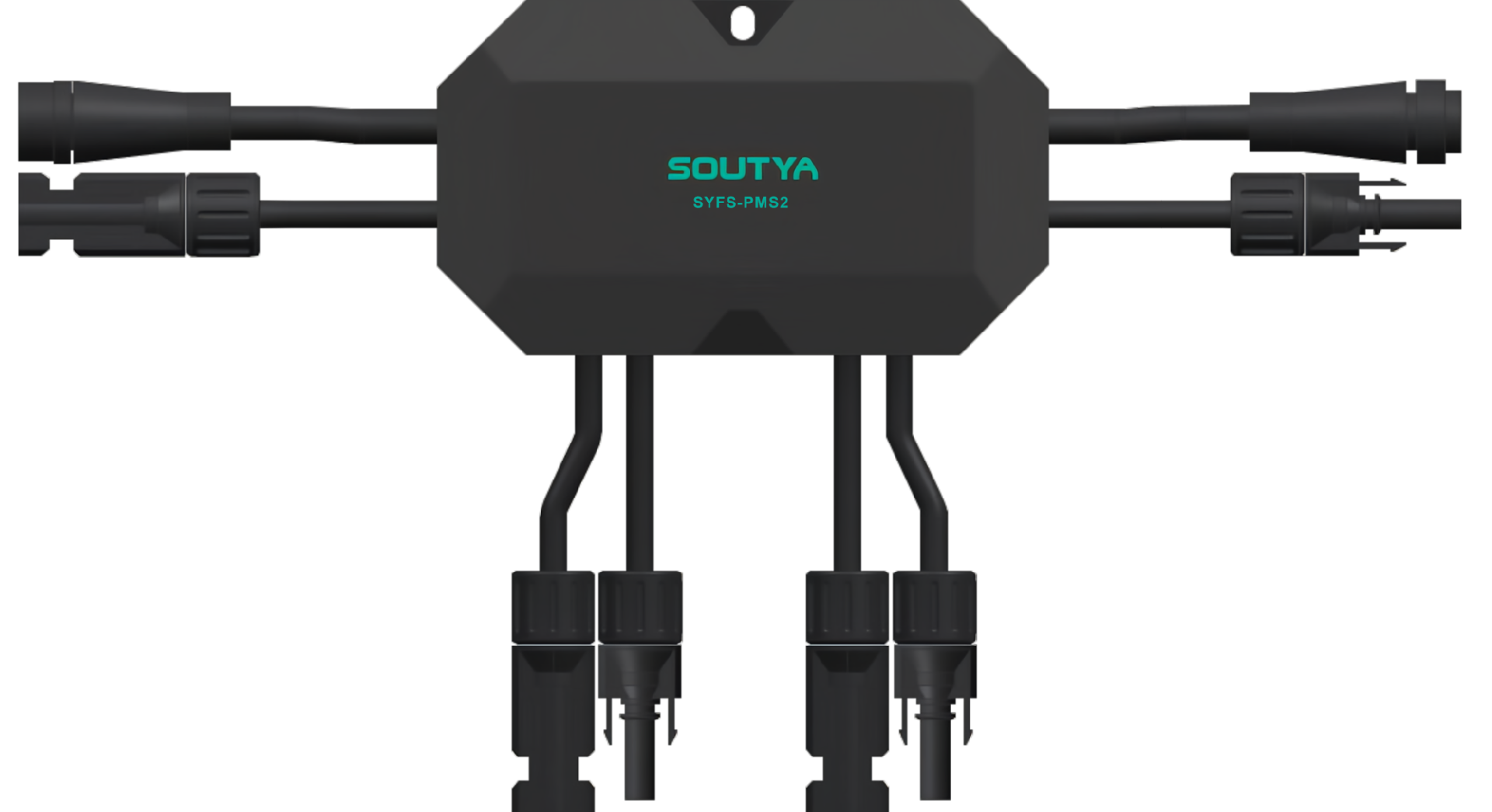

SYFS-PMS2

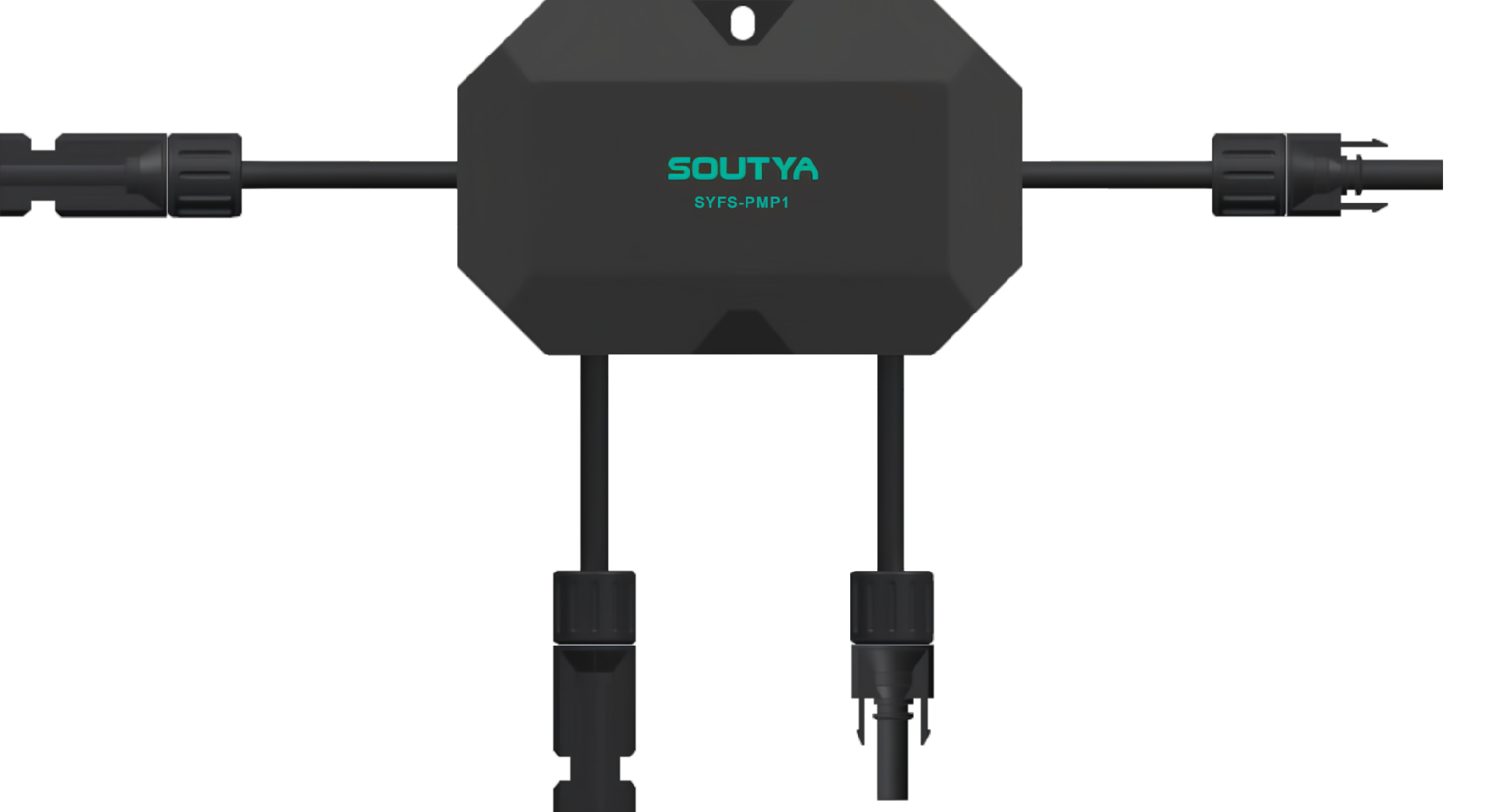

SYFS-PMP1

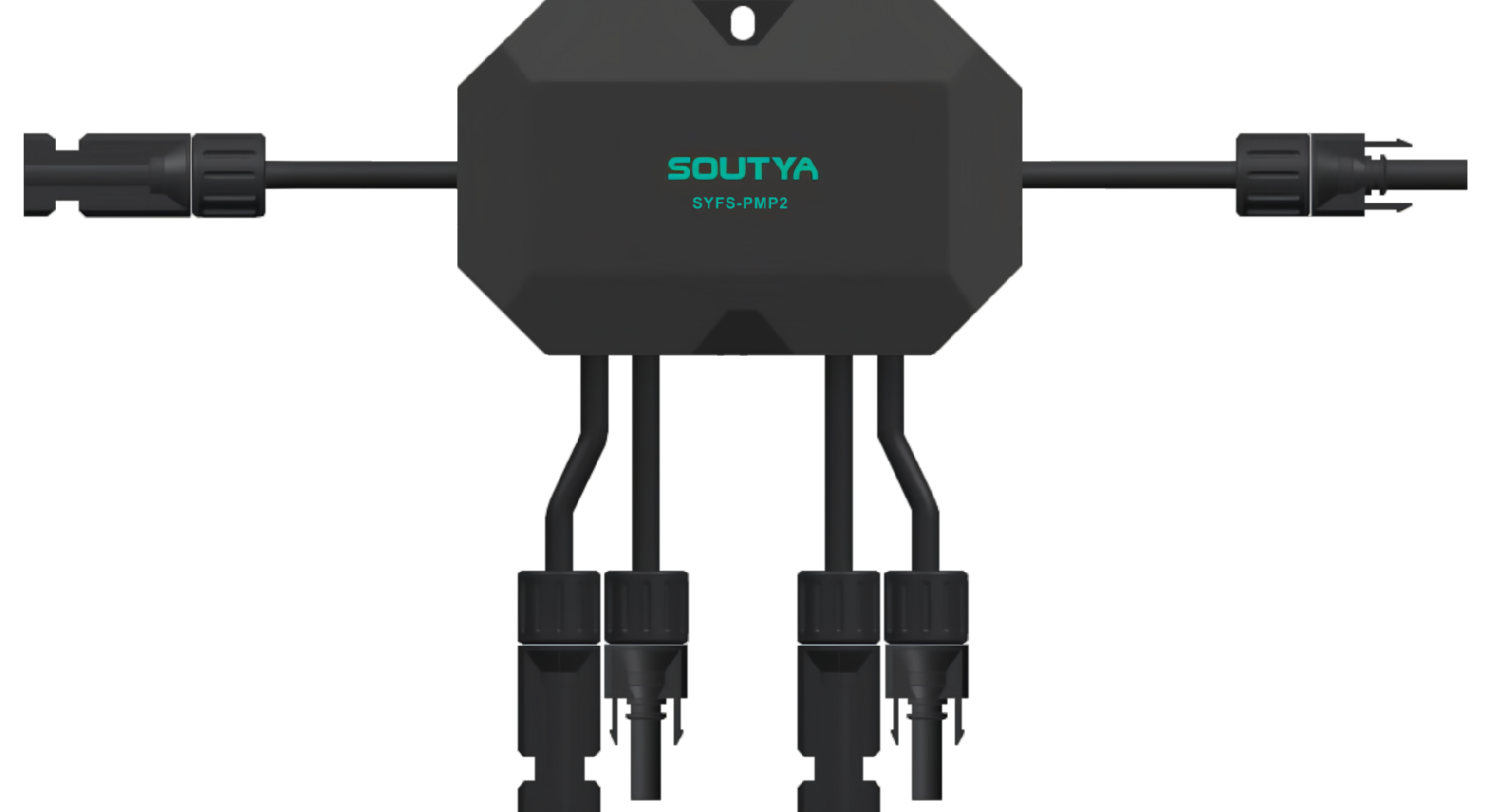

SYFS-PMP2
Nombre d’entrées PV
1
2
1
2
Tension d’entrée maximale admissible(V)
80V / 120V
80V
Courant d’entrée maximal autorisé(A)
20A / 25A / 30A
Tension de sortie maximale(V)
80V / 120V
160V / 240V
80V / 120V
160V / 240V
Tension du système(V)
1000V / 1500V
Conformité de commande
Cordon d’alimentation 24 V CC
PLC (Sunspec)
Ambiance de service température
-40℃ ~ +85℃
Courant maximal admissible de la diode de dérivation
20A / 25A / 30A
Niveau IP
IP67
Connecteurs PV
MC4
Dimensions
135x78x21mm
110x70x19mm
Longueur de câble (entrée)
160mm
160mm / 1200mm
160mm
160mm / 1200mm
Longueur de câble (sortie)
1200mm
1200mm
Norme
NEC690.12-2017; Ul1741; IEC/EN62109; IEC/EN61000

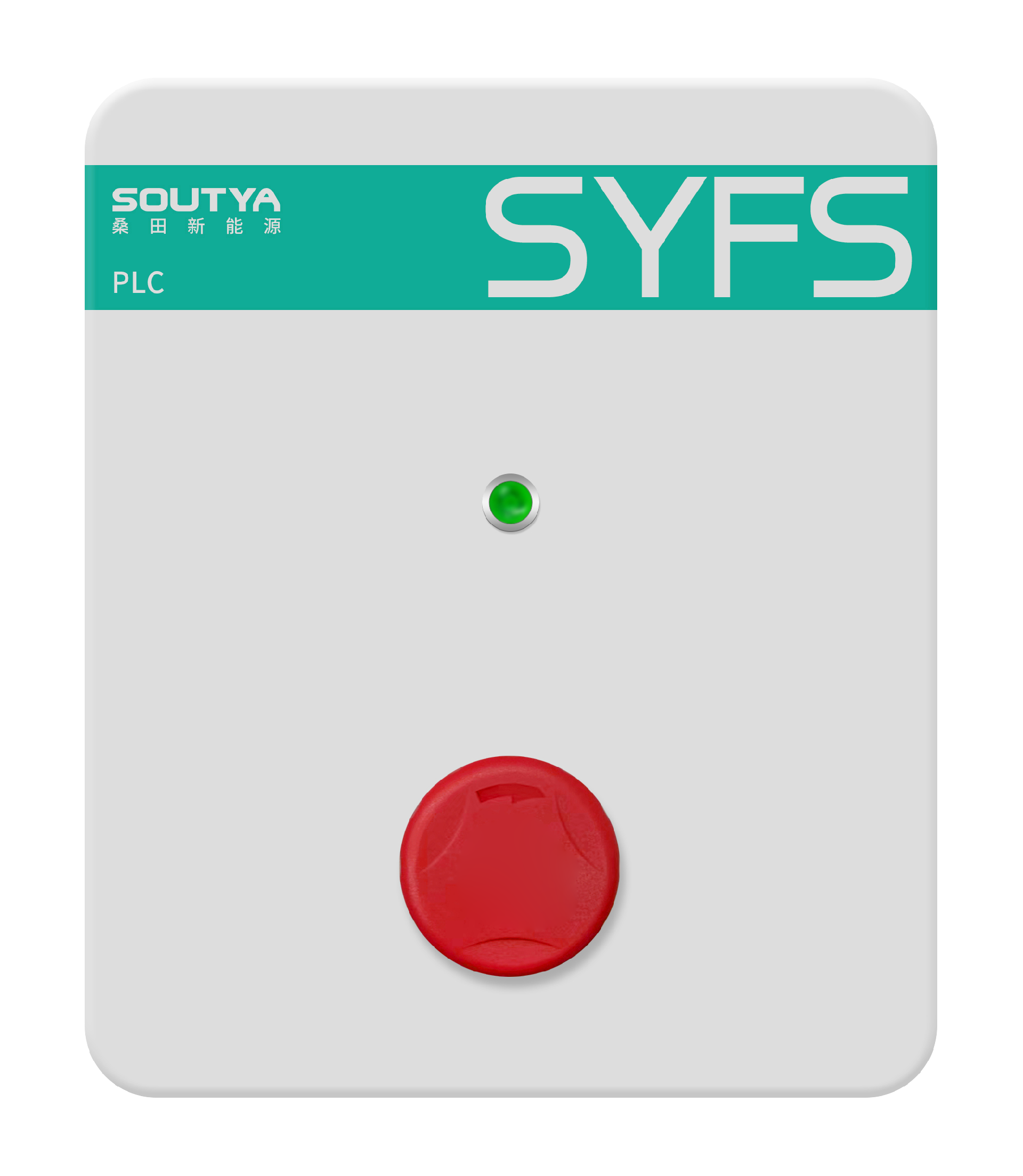

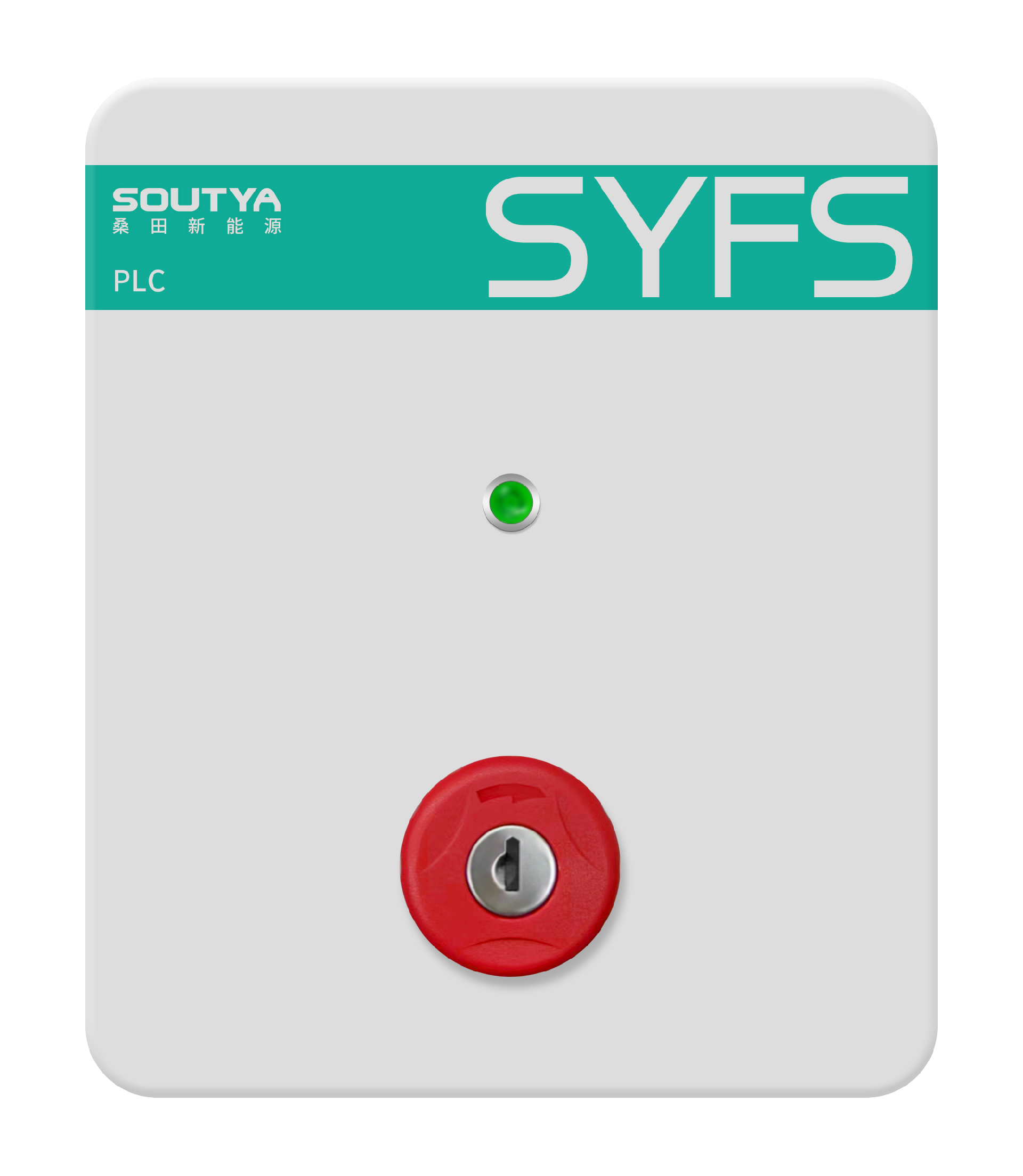

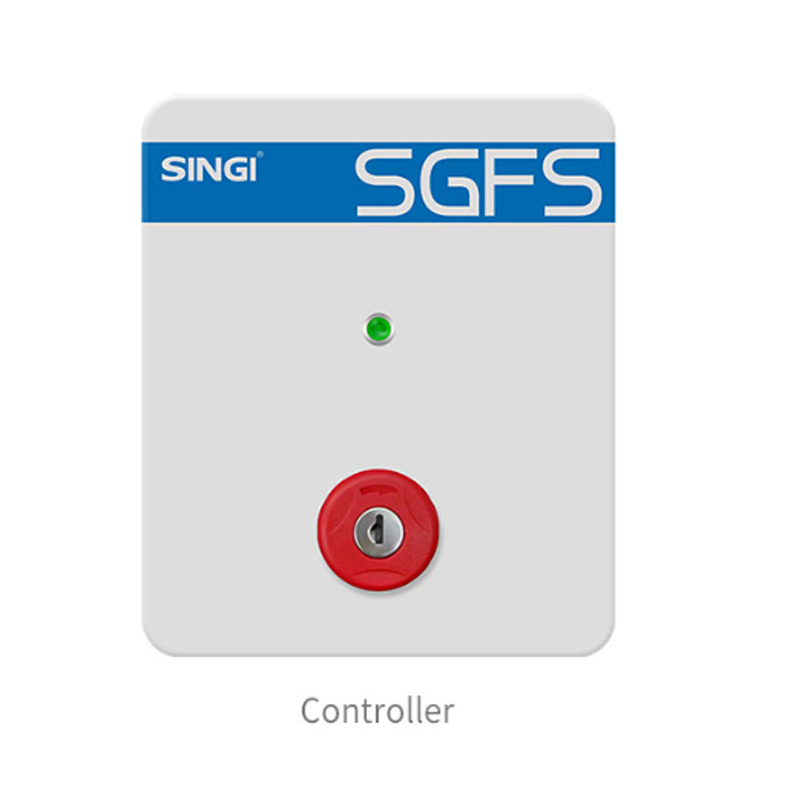

PARAMÈTRES DU CONTRÔLEUR :
Apparence
Modèle
SYFS-PMSC-80 Contrôleur 24 V CC (sans verrouillage)
SYFS-PMSC-80K Contrôleur 24 V CC (avec verrouillage)
SYFS-PMPC-80 Contrôleur PLC (anneau magnétique simple sans verrouillage)
SYFS-PMPC-80K Contrôleur PLC (anneau magnétique simple avec verrouillage)
SYFS-PMPC-160 Contrôleur PLC (double anneau magnétique sans verrouillage)
SYFS-PMPC-160K Contrôleur PLC (double anneau magnétique avec verrouillage)
Plage de tension d’entrée nominale (A)
Monophasé 100~240 VAC
Fréquence nominale (Hz)
50/60Hz
Tension de sortie (V)
24V DC
/
Courant de sortie(A)
Assemblage
Formation de 1~2 strings
Assemblage
Formation de 1~2 strings
/
2.2A
(1~2)x2.2A
2.2A
(1~2)x2.2A
Signal de sortie
Arrêt 24 V
Conforme à SunSpecTM Protocole de communication PLC
Nombre maximal d' arrêt rapide contrôlable
1 for 1
1 pour 2
1 pour 1
1 pour 2
1 pour 1
1 pour 2
1 pour 1
1 pour 2
100
80
100
80
100
80
100
80
Fonction de commande
Mettez sous tension l'alimentation CA : le dispositif d'arrêt rapide conduira ; appuyez sur le bouton d'urgence ou coupez l'alimentation CA, ou si la température ambiante dépasse 85 ℃, le dispositif d'arrêt rapide se coupera rapidement.
Niveau de protection
IP65
Température ambiante de fonctionnement
-20℃~+70℃
Dimensions extérieures (mm)
155×185×107mm
Présentation de l’entreprise
Zhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de dispositifs de sécurité et de protection photovoltaïques, notamment l’arrêt rapide RSD, le parasurtenseur CC, le disjoncteur miniature CC, le disjoncteur à boîtier moulé et les composants électriques pour le stockage d’énergie. Nos produits sont conformes aux normes UL, IEC, EN, NEC et GB, avec une certification et un contrôle qualité stricts. SINGI fournit des solutions de sécurité fiables et certifiées pour les projets photovoltaïques, de stockage d’énergie et d’énergies nouvelles dans le monde entier.
RFQ
Q : Pourquoi un RSD dédié est-il obligatoire pour les systèmes photovoltaïques selon la NEC690.12 et les normes UL ?R : Sans RSD, les panneaux et les câbles photovoltaïques restent sous tension même lorsque l'onduleur est éteint, ce qui crée des risques d'électrocution mortels pour les pompiers. Le RSD SGFS‑PM réduit rapidement la tension à des niveaux sûrs, conformément aux codes de prévention des incendies, et protège les premiers intervenants.
Q : Quelle est la différence entre le contrôle 24 V CC et le contrôle PLC SunSpec dans ce système RSD ?R : Le contrôle 24 V utilise un fil dédié pour un arrêt simple et stable. Le PLC SunSpec utilise les câbles photovoltaïques existants pour la communication, ce qui élimine le câblage supplémentaire et réduit le coût d'installation tout en répondant aux exigences avancées des systèmes photovoltaïques intelligents.
Q : Pourquoi la protection contre les surtempératures de 85 °C est‑elle essentielle à la sécurité du RSD ?R : En cas d'incendie ou d'échauffement anormal, le RSD coupe automatiquement le circuit du module photovoltaïque avant que le feu ne se propage. Cela agit comme une couche de sécurité passive même si le système d'arrêt manuel tombe en panne.
Q : Comment la protection IP67 rend-elle ce RSD adapté aux environnements PV extérieurs ?R : IP67 signifie que l'appareil est totalement étanche à la poussière et peut résister à une immersion temporaire dans l'eau. Il fonctionne de manière fiable sous la pluie, la neige, l'humidité et en exposition extérieure, garantissant une stabilité à long terme dans les systèmes photovoltaïques en toiture et au sol.
Q : Quel est l’avantage de la « conception redondante » dans le RSD SGFS‑PM ?R : La conception redondante signifie des circuits internes doubles de détection et de commande. Si un circuit tombe en panne, la voie de secours garantit que le RSD fonctionne toujours, éliminant les points de défaillance uniques et répondant aux exigences strictes de certification de sécurité.
Q : Ce RSD peut-il être utilisé à la fois dans des systèmes PV de 1000 V et de 1500 V ?R : Oui. La série SGFS‑PM prend en charge les tensions système de 1000 V et 1500 V, ce qui la rend compatible avec les centrales photovoltaïques anciennes et nouvelles ainsi qu'avec les projets résidentiels, commerciaux et à l'échelle des services publics.
Noms alternatifs
- RSD PV (dispositif d’arrêt rapide PV)
- PVRSE (équipement d’arrêt rapide photovoltaïque)
- Interrupteur de sécurité pour pompiers
- Dispositif d’arrêt rapide au niveau du module
- Dispositif d’arrêt d’urgence
Scénarios d’application
Systèmes PV en toiture résidentielle
PV en toiture commerciale & industrielle
Centrales PV au sol à l’échelle des services publics
Systèmes PV exigeant la conformité NEC690.12
Installations PV conformes au code incendie
PV de bâtiments publics à haute sécurité
Systèmes PV exigeant des interrupteurs de sécurité pour pompiers
