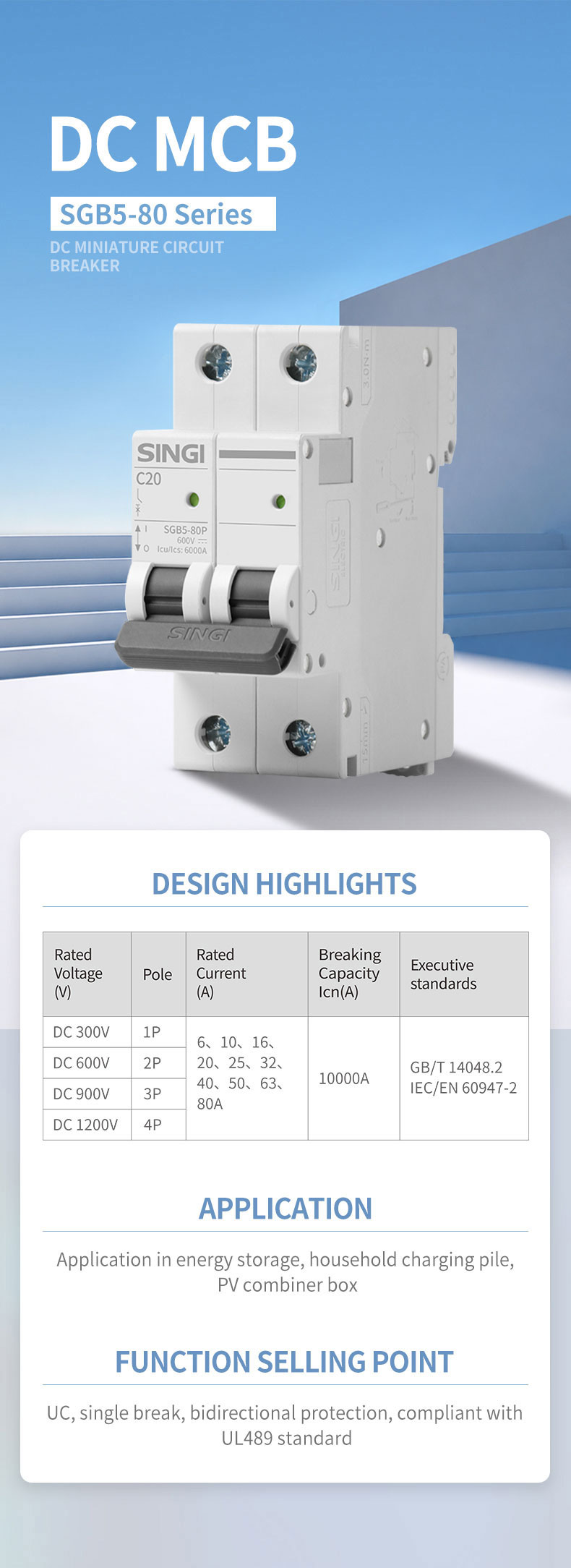

Le SGB5-80 est un disjoncteur miniature CC haute performance doté d'une structure à simple coupure et d'une protection bidirectionnelle.
Il est conforme aux normes UL489, IEC/EN 60947-2 et GB/T 14048.2, avec un pouvoir de coupure de 10 kA, largement utilisé dans
systèmes de stockage d'énergie, bornes de recharge de VE et coffrets de raccordement photovoltaïques.
Caractéristiques principales
- Structure à coupure simple
- Protection CC bidirectionnelle
- Conforme à la norme UL489
- Pouvoir de coupure élevé de 10 kA
- 1P / 2P / 3P / 4P en option
- Large plage de tension : 300 V–1200 V CC
- Courant nominal : 6 A–80 A
- Performances stables pour les scénarios d'énergies nouvelles
- Installation facile sur rail DIN
Paramètres techniques
| Tension nominale(V) | Pôle | Courant nominal
(A) | Pouvoir de coupure
Icn (A) | Normes d'exécution |
| DC 300V | 1P | 6.10.16.20.25.
32.40.50.63.80A | 10000A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 600V | 2P |
| DC 900V | 3P |
| DC 1200V | 4P |
Applications typiques
- Systèmes de stockage d'énergie (ESS): Packs de batteries, stockage d'énergie en rack, stockage raccordé au réseau
- Bornes de recharge de VE: Chargeurs domestiques, chargeurs rapides CC commerciaux
- Systèmes solaires photovoltaïques: Coffrets de raccordement photovoltaïques, protection de l'entrée CC de l'onduleur
- Alimentation CC industrielle: Distribution d'énergie CC, équipements d'automatisation
- Bâtiments commerciaux: Micro-réseaux CC intelligents, systèmes d'alimentation de secours
Présentation de l'entrepriseZhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de disjoncteurs CC, de disjoncteurs miniatures (MCB), de disjoncteurs différentiels avec protection contre les surintensités (RCBO), d’AFDD et de dispositifs de protection photovoltaïques. Grâce à une R&D avancée et à un contrôle qualité strict, nos produits sont conformes aux normes IEC, EN, GB et UL. Nous nous concentrons sur la protection des circuits pour les énergies nouvelles, en fournissant des solutions fiables pour les systèmes photovoltaïques, de stockage d’énergie, de recharge de véhicules électriques et d’alimentation CC industriels dans le monde entier.
FAQ
Q : Que signifie la « protection bidirectionnelle » pour le MCB CC SGB5-80, et pourquoi est-elle importante ?R : La protection bidirectionnelle permet au disjoncteur miniature d'interrompre en toute sécurité le flux de courant dans les deux sens dans un circuit CC. Cela est essentiel pour le stockage d'énergie sur batterie et les systèmes de véhicules électriques, où le courant peut charger ou décharger, garantissant une protection complète dans tous les modes de fonctionnement.
Q : Pourquoi la conformité à UL489 est-elle importante pour les disjoncteurs miniatures CC sur les marchés mondiaux ?R : UL489 est la norme de sécurité clé pour les disjoncteurs en Amérique du Nord et sur de nombreux marchés internationaux. Elle garantit que le produit satisfait à des exigences strictes de performance thermique, magnétique et de court-circuit, ce qui rend le SGB5-80 adapté aux projets mondiaux de photovoltaïque, de stockage d'énergie et de recharge de véhicules électriques.
Q : Quelle est la différence entre « simple coupure » et « double coupure » dans la conception des MCB CC ?R : La simple coupure utilise un seul intervalle de contact pour éteindre l'arc CC, offrant un encombrement compact et un bon rapport coût-efficacité pour la plupart des nouvelles applications énergétiques. La double coupure utilise deux intervalles pour les systèmes à tension plus élevée. Le SGB5-80 utilise une simple coupure optimisée pour 300 V–1200 V CC avec une extinction d'arc fiable.
Q : Pourquoi un pouvoir de coupure de 10 kA est-il essentiel pour les systèmes photovoltaïques et de stockage d'énergie ?R : Les champs photovoltaïques et les piles de batteries génèrent un courant de court-circuit élevé en condition de défaut. Un pouvoir de coupure de 10 kA garantit que le MCB peut déconnecter en toute sécurité les défauts sans dommage, évitant les risques d'incendie et protégeant les équipements coûteux.
Q : Le SGB5-80 peut-il être utilisé à la fois pour la protection des jeux de barres CC positifs et négatifs ?R : Oui. Sa conception bidirectionnelle et sa chambre de coupure optimisée pour le CC lui permettent de protéger les deux polarités, ce qui le rend idéal pour les coffrets de raccordement, les racks de batteries et les circuits d'entrée/sortie des bornes de recharge.
