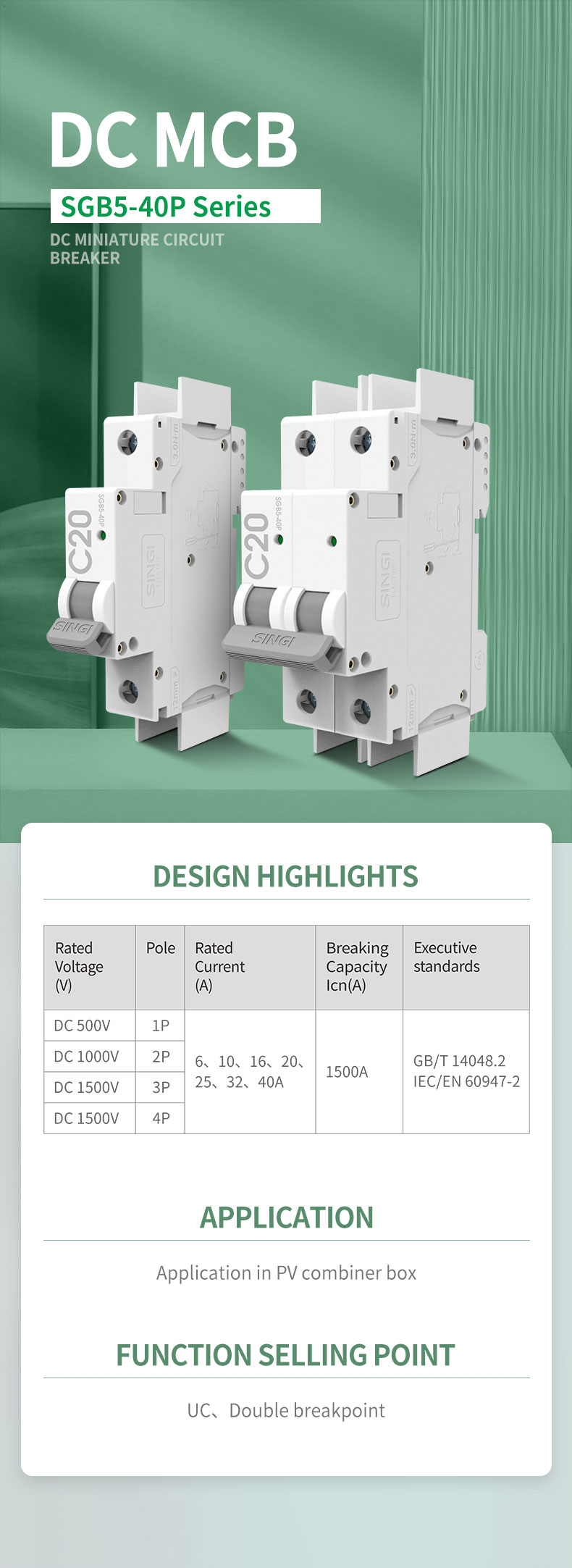

Le SGB5-40P est un disjoncteur miniature CC professionnel conçu pour les systèmes photovoltaïques. Il adopte une structure à double point de coupure et une technologie de contrôle UC, prend en charge des niveaux de tension CC de 500 V–1500 V et offre une protection fiable contre les surintensités et les courts-circuits pour les champs photovoltaïques et les coffrets de raccordement.
Caractéristiques principales
- Structure d'extinction d'arc à double point de coupure
- Commande UC pour une protection CC stable
- Options de pôles 1P / 2P / 3P / 4P
- Large plage de tension CC : 500 V–1500 V
- Courant nominal : 6 A–40 A
- Pouvoir de coupure de 1500 A
- Conforme aux normes GB/T 14048.2 & IEC/EN 60947-2
- Montage sur rail DIN pour une installation facile
- Spécialement conçu pour les circuits CC photovoltaïques
Paramètres techniques
| Tension nominale(V) | Pôle | Courant nominal
(A) | Pouvoir de coupure
Icn (A) | Normes d'exécution |
| DC 500V | 1P | 6.10.16.20.25.
32.40A | 1500A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 1000V | 2P |
| DC 1500V | 3P |
| DC 1500V | 4P |
Scénarios d'application
- Systèmes solaires photovoltaïques: Protection des strings CC et du coffret de raccordement
- Centrales solaires: Centrales photovoltaïques de services publics et commerciales
- Onduleurs photovoltaïques: Protection du côté entrée CC
- Systèmes solaires hors réseau: Sécurité du circuit de batterie et solaire
- Distribution CC industrielle: Protection stable des charges CC
- Équipements d'énergies nouvelles: Commande et sécurité de l'alimentation CC
Présentation de l'entreprise
Zhejiang Singi Electrical LLC
SINGI est un fabricant professionnel de disjoncteurs CC et de dispositifs de protection photovoltaïques. Nous nous concentrons sur les solutions de protection des circuits pour le photovoltaïque, le stockage d’énergie et les énergies nouvelles. Nos produits sont conformes aux normes internationales IEC et EN ainsi qu’à la norme nationale GB, offrant des performances stables, une sécurité élevée et une grande adaptabilité. SINGI assure une protection fiable pour les systèmes d’énergie solaire, l’alimentation CC industrielle et les projets d’énergies nouvelles dans le monde entier.
FAQ
Q : Quel est l'avantage de la structure à double point de coupure dans le disjoncteur miniature CC SGB5‑40P ?R : La double coupure utilise deux intervalles de contact distincts pour éteindre les arcs CC. Comparée à la simple coupure, elle offre une capacité d'extinction d'arc plus forte, une meilleure résistance à la tension et une vitesse de coupure plus rapide, ce qui la rend beaucoup plus sûre pour les systèmes photovoltaïques CC à haute tension jusqu'à 1500 V.
Q : Pourquoi le SGB5‑40P est-il plus adapté aux systèmes photovoltaïques que les disjoncteurs CC ordinaires ?R : Les systèmes photovoltaïques produisent un courant continu instable avec de forts risques de génération d'arcs. Le SGB5‑40P utilise la double coupure et le contrôle UC pour supprimer efficacement les arcs, garantissant une protection stable dans les applications solaires à longue chaîne et haute tension où les disjoncteurs ordinaires peuvent échouer.
Q : Que signifie « contrôle UC » dans ce MCB CC, et comment améliore-t-il les performances ?R : Le contrôle UC désigne une logique de protection intégrée de sous-tension et de surtension. Il stabilise les caractéristiques de déclenchement sous une tension CC fluctuante dans les systèmes photovoltaïques, évitant les déclenchements intempestifs ou les protections retardées, et garantissant un fonctionnement stable dans les environnements solaires extérieurs.
Q : Pourquoi ce MCB peut-il prendre en charge de 500 V jusqu'à 1500 V CC avec différentes configurations de pôles ?R : Le niveau de tension est associé au nombre de pôles : 1P pour 500 V, 2P pour 1000 V, 3P/4P pour 1500 V. Chaque unité de pôle partage la charge d'extinction d'arc, de sorte que le disjoncteur peut s'adapter en toute sécurité à différents niveaux de tension du système photovoltaïque sans modifier sa structure de base.
Q : Un pouvoir de coupure de 1500 A est-il suffisant pour la protection des strings photovoltaïques ?R : Oui. Les chaînes photovoltaïques ont généralement un courant de court-circuit limité. Un pouvoir de coupure de 1500 A est amplement suffisant pour déconnecter en toute sécurité les défauts de chaîne tout en garantissant un encombrement compact, un bon rapport coût-efficacité et une longue durée de vie pour la protection au niveau de la chaîne.
