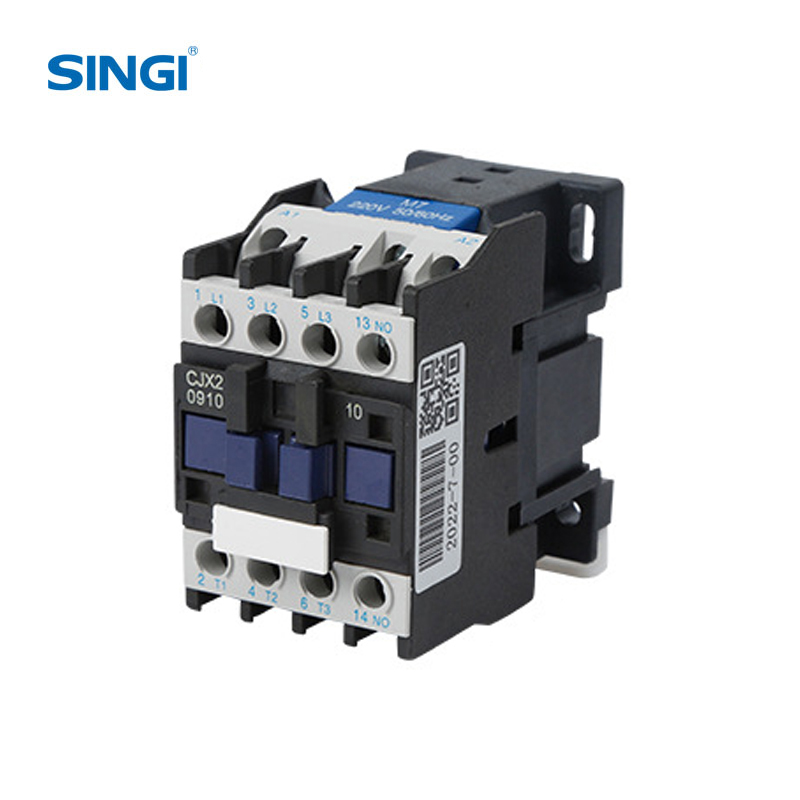

Application
Le contacteur AC de la série CJX2 est adapté à une utilisation dans les circuits jusqu’à une tension nominale de 660V, AC 50 ou 60Hz, un courant nominal allant jusqu’à 95A, pour la fermeture, l’ouverture, le démarrage fréquent & la commande du moteur AC. Combiné au bloc de contacts auxiliaires, au dispositif de retard & d’interverrouillage mécanique, etc., il devient un contacteur à retard, un contacteur réversible, un démarreur étoile-triangle, et, avec le relais thermique, il peut être combiné pour former le démarreur électromagnétique.
Paramètres techniques
| Type | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 |
| Courant nominal(A) | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
| Courant thermique conventionnel à l'air libre (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 |
| Tension d'isolement nominale (V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Puissance du moteur triphasé à cage d'écureuil commandé (AC-3) kW | 220/230 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690 | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 |
| Fréquence de fonctionnement (fois/h) | Endurance électrique | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Durée de vie mécanique | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| Endurance électrique | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 |
| Endurance mécanique (10 000 fois) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
| Équipé d'un fusible de type | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| Extrémité froide | cordon à pointe non prédictive
Cordon à pointe prédictive
Extrémité non prédictive | Radical | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| mm² | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1.5/4
1.5/6
1.5/6 | 1.5/4
1.5/4
1.5/6 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 10/35
10/35
10/35 | 6/16
6/16
6/16 | 10/35
10/35
10/35 | 6/16
6/16
6/16 |
| AC | 50Hz | Fermeture (V) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
| Bobine | Maintien (V) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 |
| Puissance | Puissance (W) | 1.8-2.7 | 1.8-2.7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 |
| Plage d'action | Tension de fermeture : 85%Us-110%Us ; tension d'ouverture : 20%Us-75%Us |
|
|
|
|
|
|
|
|
|
|
|
|
| Paramètres de base du contact auxiliaire | AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A |
|
|
|
|
|
|
|
|
|
|
|
|
Conditions de travail et installation
| Condition | Spécification |
|---|
| Température ambiante | -5℃ ~ +40℃ (24h average ≤35℃) |
| Altitude maximale | ≤2000m |
| Humidité relative | ≤50 % à +40 ℃ ; valeurs plus élevées admises à des températures plus basses (protection contre la condensation requise) |
| Degré de pollution | 3 |
| Catégorie de montage | III |
| Inclinaison de montage | ≤±5° (plan vertical) |
| Résistance aux chocs | Aucun choc/vibration significatif sur le site d'installation |
| Plage d'action de la bobine | Fermeture : 85%-110% Us ; ouverture : 20%-75% Us |
| Contact auxiliaire (AC-15) | Ie=0.95A @ 380V; Ith=10A |
Scénarios d'application du produit
Commande industrielle de moteurs CA: Démarrage/arrêt fréquents de moteurs triphasés à cage d'écureuil dans les usines, les ateliers et les lignes de production (par exemple, pompes, ventilateurs, convoyeurs).
- Systèmes de distribution basse tension: Fermeture/ouverture de circuits d'alimentation CA 50/60 Hz jusqu'à 660 V dans les armoires de distribution commerciales et industrielles.
- Systèmes d'automatisation: Intégration avec des automates programmables (PLC), des dispositifs de temporisation et des blocs de contacts auxiliaires pour le contrôle automatisé des moteurs dans les usines intelligentes et l'automatisation des bâtiments.
- Démarreurs de moteur étoile-triangle: Combinaison avec des accessoires de contacteur pour former des démarreurs étoile-triangle destinés au démarrage progressif des gros moteurs (réduction du courant d'appel).
- Ensembles de démarreurs électromagnétiques: Association avec des relais thermiques de surcharge pour la protection des moteurs contre les surcharges/courts-circuits dans les équipements industriels.
- Équipements commerciaux & résidentiels: Commande de charges CA intensives (par exemple, compresseurs d’air, pompes à eau) dans les bâtiments commerciaux et les grands complexes résidentiels.

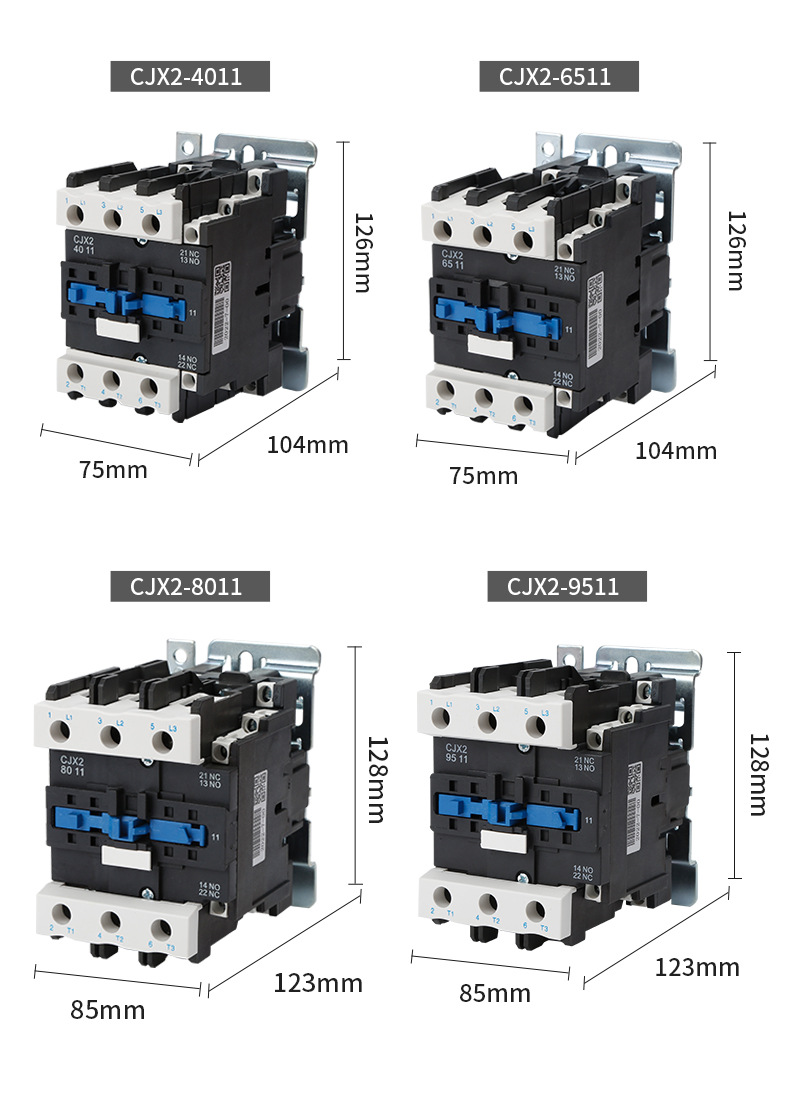

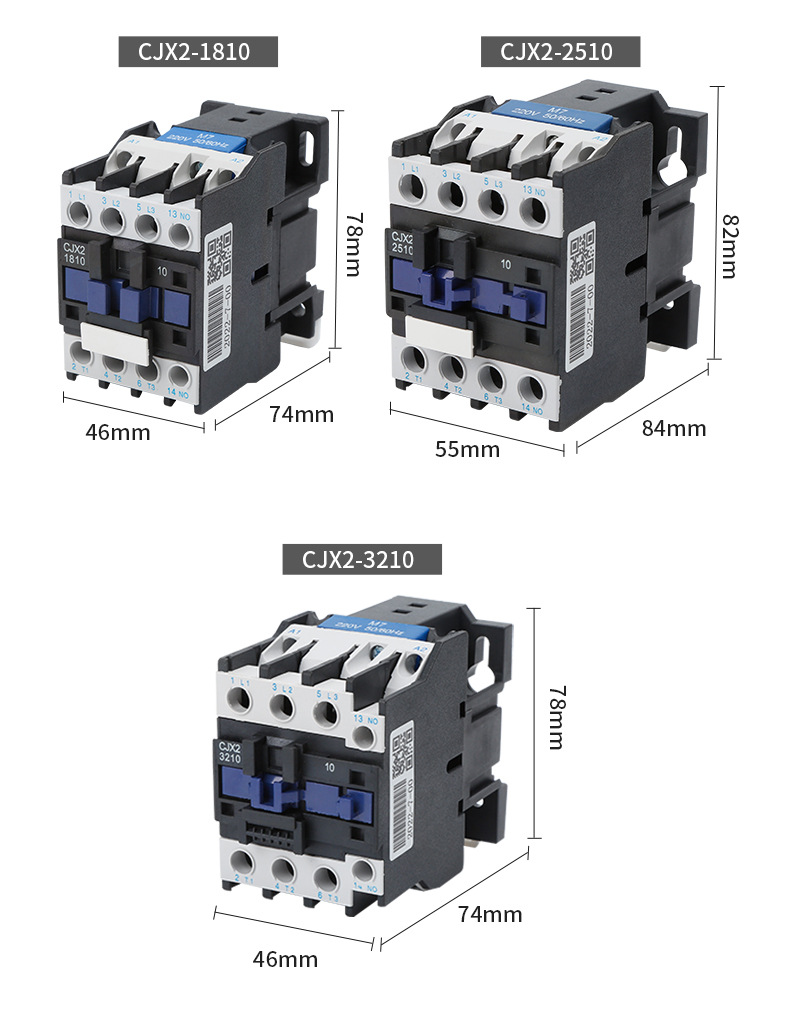

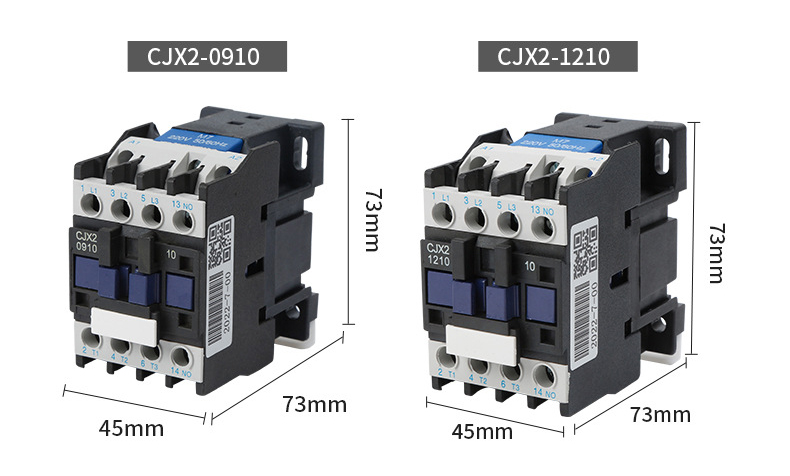

Dimensions du produit
Questions fréquentes (FAQ)
Q : Quelle est la différence entre les catégories d’emploi AC-3 et AC-4 pour le contacteur CA de la série CJX2, et comment les choisir ?
R : AC-3 est la catégorie standard pour la commande des moteurs à cage d'écureuil, conçue pour le démarrage, le fonctionnement et l’arrêt normaux des moteurs sans courant d’appel important pendant le fonctionnement — c’est le choix le plus courant pour la commande générale des moteurs (par exemple, ventilateurs, pompes). AC-4 est destinée à démarrage de moteurs à forte charge et inversion/freinage, supportant un courant d’appel élevé et une inversion de marche fréquente (par exemple, palans, convoyeurs à arrêt/inversion rapides). La série CJX2 prend en charge les deux catégories, le courant nominal AC-4 étant inférieur à l’AC-3 pour le même modèle en raison de la sollicitation de charge plus élevée.
Q : Pourquoi la série CJX2 présente-t-elle des endurances électriques/mécaniques différentes selon les modèles ?
R : La durée de vie électrique est déterminée par l’érosion de l’arc lors de la fermeture/l’ouverture des contacts, et la durée de vie mécanique par l’usure des composants mécaniques (par exemple, ressorts, armatures). Les modèles plus petits (CJX2-09/12/18) ont une durée de vie électrique/mécanique plus élevée (1000 k mécanique, 100 k électrique en AC-3) parce qu’ils supportent des courants plus faibles et une moindre érosion de l’arc. Les modèles plus grands (CJX2-80/95) ont des valeurs de durée de vie plus faibles (600 k mécanique, 60 k électrique en AC-3) en raison de charges de courant plus élevées, d’une érosion de l’arc plus sévère et d’une contrainte mécanique plus importante pendant le fonctionnement — cette conception est conforme à la IEC 60947-4-1 pour une durabilité optimale selon la charge.
Q : Comment la série CJX2 se combine-t-elle avec d’autres composants pour offrir des fonctions étendues de protection du moteur ?
R : Le contacteur CJX2 forme un démarreur électromagnétique complet lorsqu’il est combiné à un relais thermique de surcharge — cet ensemble assure une commande de moteur de base (marche/arrêt) ainsi qu’une protection contre les surcharges (le relais thermique déclenche en cas de courant moteur excessif pour éviter la surchauffe). L’ajout de blocs de contacts auxiliaires permet l’interverrouillage des circuits (empêchant le fonctionnement inverse) et la rétroaction de signaux (par exemple, l’état de marche du moteur). L’association à des dispositifs de retard crée un contacteur à retard pour le démarrage séquentiel du moteur (par exemple, un démarrage progressif étoile-triangle pour les gros moteurs afin de réduire le courant d’appel du réseau).
Q : Quels facteurs faut-il prendre en compte lors du choix d’un modèle CJX2 pour un moteur CA de 380 V ?
R : Les principaux critères de sélection sont la puissance nominale du moteur (kW) et la catégorie d'emploi (AC-3/AC-4) à 380V. Pour un fonctionnement continu normal (AC-3), choisissez un modèle dont la puissance nominale de moteur commandé est égale ou supérieure à la puissance nominale du moteur (par exemple, CJX2-25 pour un moteur de 11 kW à 380V). Pour un fonctionnement intensif ou en inversion fréquente (AC-4), optez pour un modèle plus grand afin de supporter le courant d’appel plus élevé (par exemple, CJX2-40 pour un moteur de 18,5 kW en AC-4). Les facteurs supplémentaires comprennent la température ambiante (réduire les capacités en cas de températures élevées) et l’altitude de montage (réduire les capacités au-dessus de 2000 m).
Q : Quelle est l’importance de la plage de tension d’action de la bobine (85 %-110 % Us) pour la série CJX2 ?
R : La plage de tension de fermeture de 85%-110% Us garantit que le contacteur peut se fermer de manière fiable même en cas de légères fluctuations de la tension du réseau (un problème courant dans les réseaux électriques industriels), évitant que le moteur ne démarre pas en raison d’une tension trop basse. La plage de tension de déclenchement de 20 %-75 % Us garantit que le contacteur ne s'ouvre que lorsque la tension du réseau chute de manière significative, évitant l’arrêt accidentel du moteur lors de petites chutes de tension temporaires. Cette conception de bobine améliore la stabilité et la fiabilité du contacteur dans les environnements difficiles des réseaux électriques industriels.
