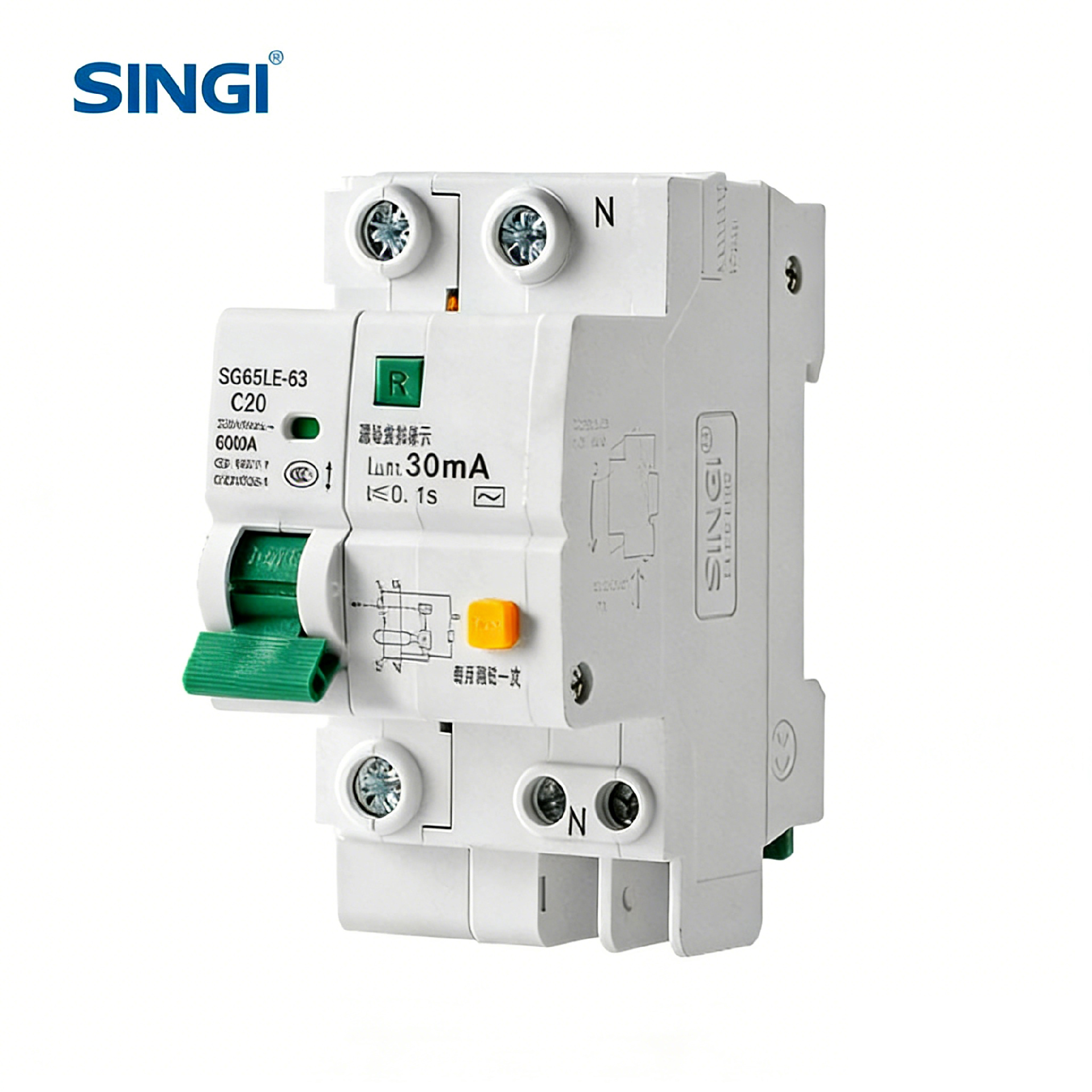

SG65LE

Spécification clé

Disjoncteur miniature RCBO

Paramètres clés :

· CE/CB/ISO9001/CCC certificates;
· Tension nominale : 230/400VAC;
· frequency50/60Hz;
· Courant nominal : 1,3,6,10,16,20,25,32,40,50,63A;
· 1/2/3/4 pôles en option ;
· Durée de vie mécanique : 20 000 fois ;
· Ignifuge : matériau nylon PA66 ;
· Degré de protection : IP20 ;
· Avec protection contre les surcharges/courts-circuits ;
· Standard:IEC60898;
· Température de tenue 30°C
· Pouvoir de coupure : 6KA;
· Protection éclairage/moteur en option

Application :

Le RCBO SG65LE s'applique aux systèmes d'alimentation en AC 50 Hz, monophasé 230 V, triphasé 400 V. Lorsqu'une personne subit un choc électrique ou que le courant différentiel résiduel dépasse la valeur par défaut, le RCBO peut couper automatiquement l'alimentation afin de protéger la sécurité des personnes et d'éviter que l'équipement ne subisse une défaillance résultant du courant différentiel résiduel. Il peut également protéger le circuit contre les surcharges et les courts-circuits, ou servir à la commutation peu fréquente du circuit dans des conditions normales. Et des fonctions de protection supplémentaires, comme la surtension et la sous-tension, peuvent être ajoutées selon la demande des clients.

Il est conforme à la norme IEC1009-1. GB16917.1.

Structure

Le RCBO de la série SG65LE-63 est composé d'un MCB haute capacité de coupure SG65-63 et d'un déclencheur de courant différentiel résiduel. Ce RCBO est un RCBO électronique à déclenchement par courant ; ses principales pièces comprennent le transformateur de courant homopolaire, le panneau électronique, le déclencheur de courant de fuite et le disjoncteur doté des fonctions de protection contre les surcharges et les courts-circuits.

Paramètres techniques

Remarque :

1. Durée de vie mécanique : 20 000 fois (ouvert-fermé)

2. Résistance à la chaleur : catégorie 2 (température 55°C, humidité relative 95 %).

3. Le câblage se fait par borne à serrage, diamètre de câble : 25 mm²

Diagramme de la courbe de déclenchement
