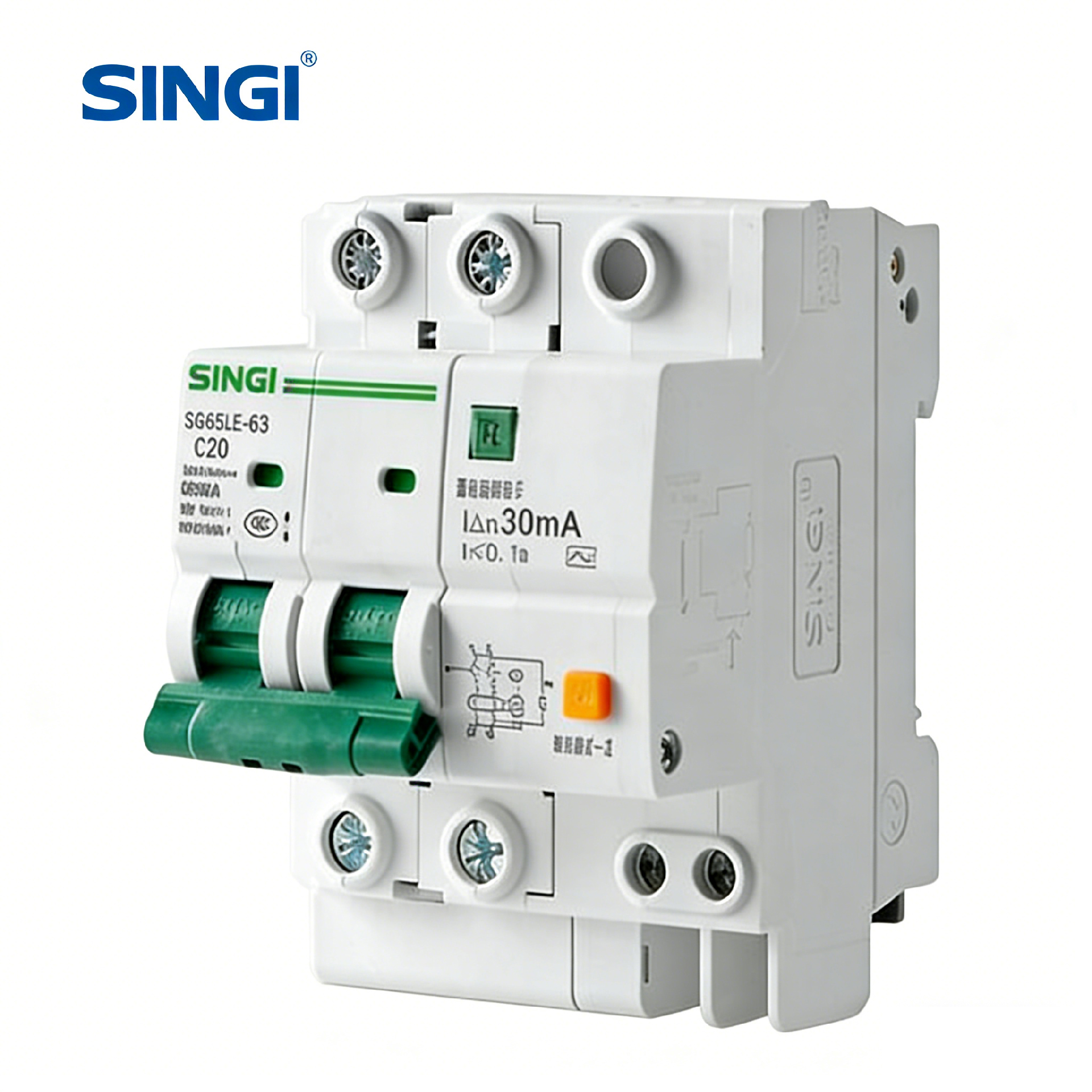

SC65LE-63 Disjoncteur différentiel avec protection contre les surintensités

Mots clés : RCBO; Miniature disjoncteurs

Paramètres clés :

• CE/CB/ISO9001/CCC certificates;

• Tension nominale : 230/400VAC;

• frequency50/60Hz;

• Courant nominal : 1,3,6,10,16,20,25,32,40,50,63A;

• 1/2/3/4 pôles en option ;

• Durée de vie mécanique : 20 000 fois ;

• Ignifuge : matériau nylon PA66 ;

• Degré de protection : IP20 ;

• Avec protection contre les surcharges/courts-circuits ;

• Standard:IEC60898;

• Température de tenue55°C

• Pouvoir de coupure : 10KA;

• Protection éclairage/moteur en option

Application :

SCLe RCBO 65LE s'applique aux systèmes d'alimentation en AC 50 Hz, monophasé 230 V, triphasé 400 V. Lorsqu'une personne subit un choc électrique ou que le courant différentiel résiduel dépasse la valeur par défaut, le RCBO peut couper automatiquement l'alimentation afin de protéger la sécurité des personnes et d'éviter que l'équipement ne subisse une défaillance résultant du courant différentiel résiduel. Il peut également protéger le circuit contre les surcharges et les courts-circuits, ou servir à la commutation peu fréquente du circuit dans des conditions normales. Et des fonctions de protection supplémentaires, comme la surtension et la sous-tension, peuvent être ajoutées selon la demande des clients.

Il est conforme à la norme IEC1009-1. GB16917.1.

Structure
SCLe RCBO de la série 65LE-63 est composé de SCMCB à haut pouvoir de coupure 65-63 et déclencheur différentiel. Ce RCBO est un RCBO électronique à fonctionnement par courant ; ses principaux composants comprennent le transformateur de courant homopolaire, la carte électronique, le déclencheur de courant de fuite et le disjoncteur doté des fonctions de protection contre les surcharges et les courts-circuits.
