| N° : | |
|---|---|

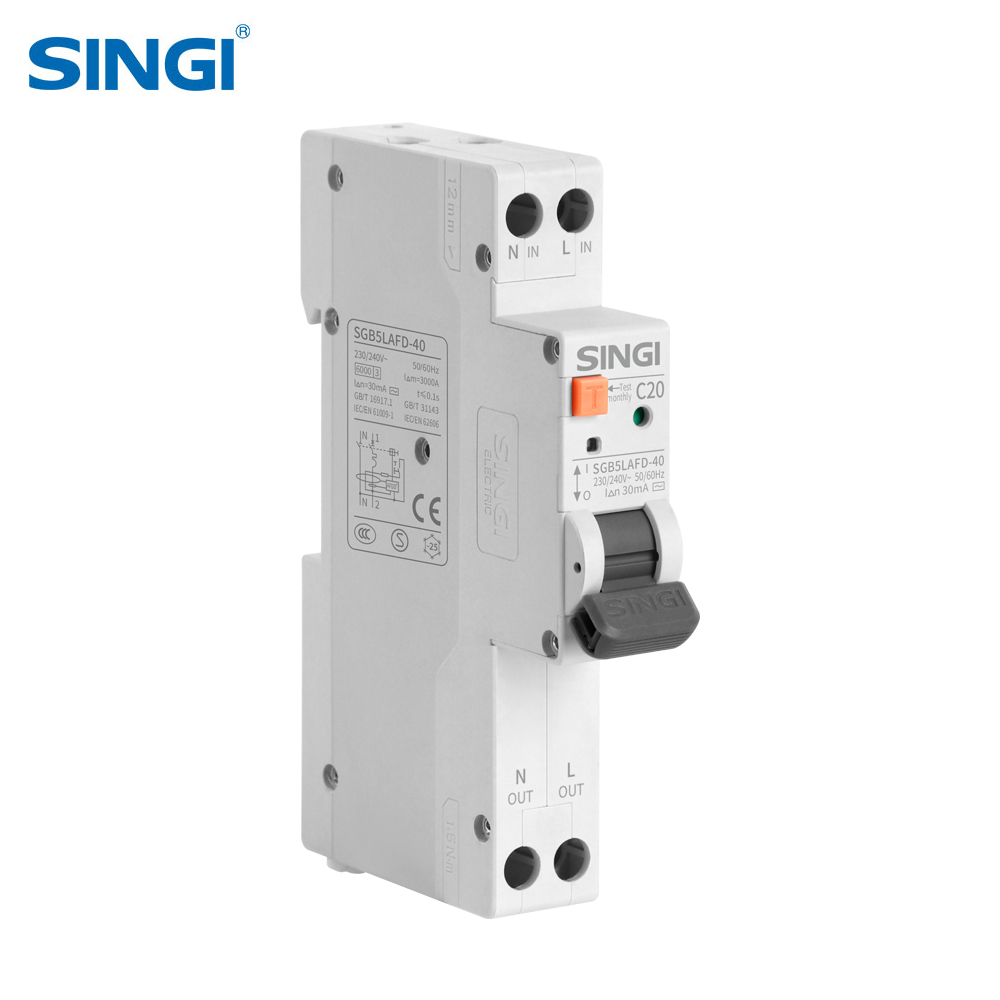

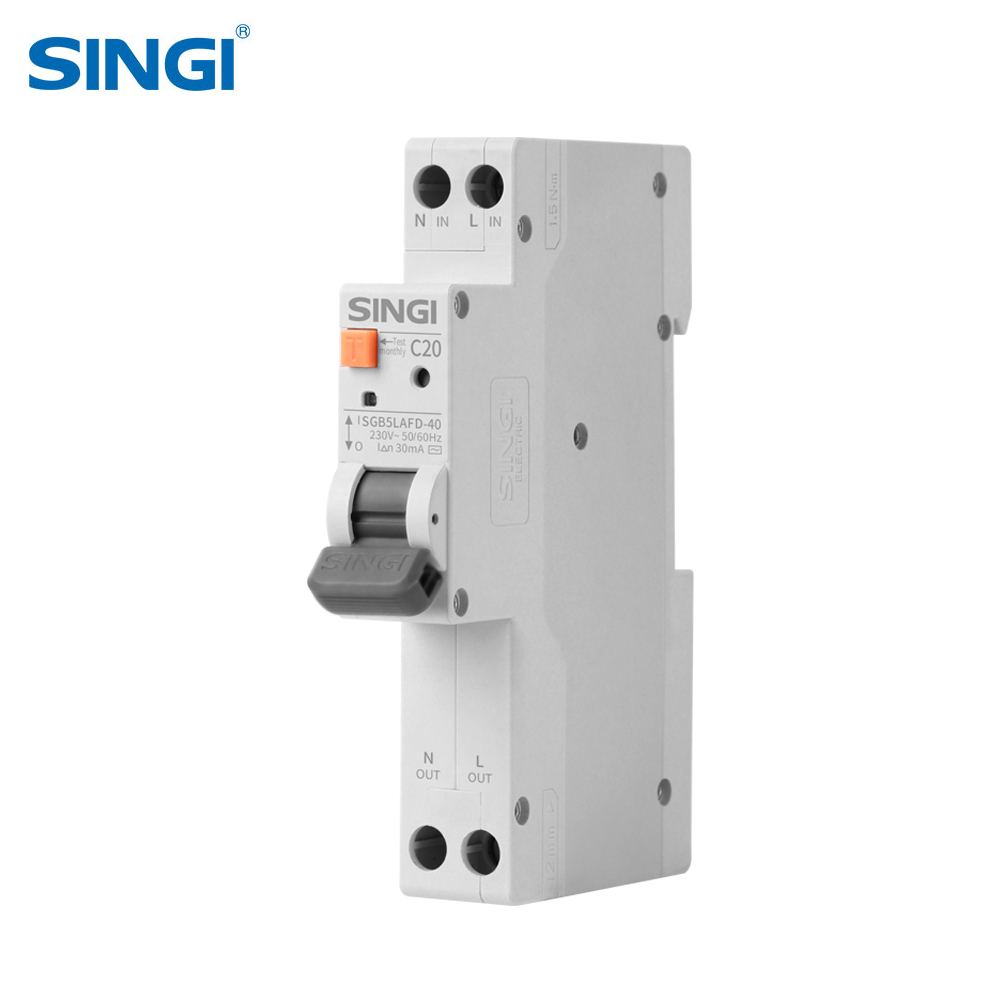

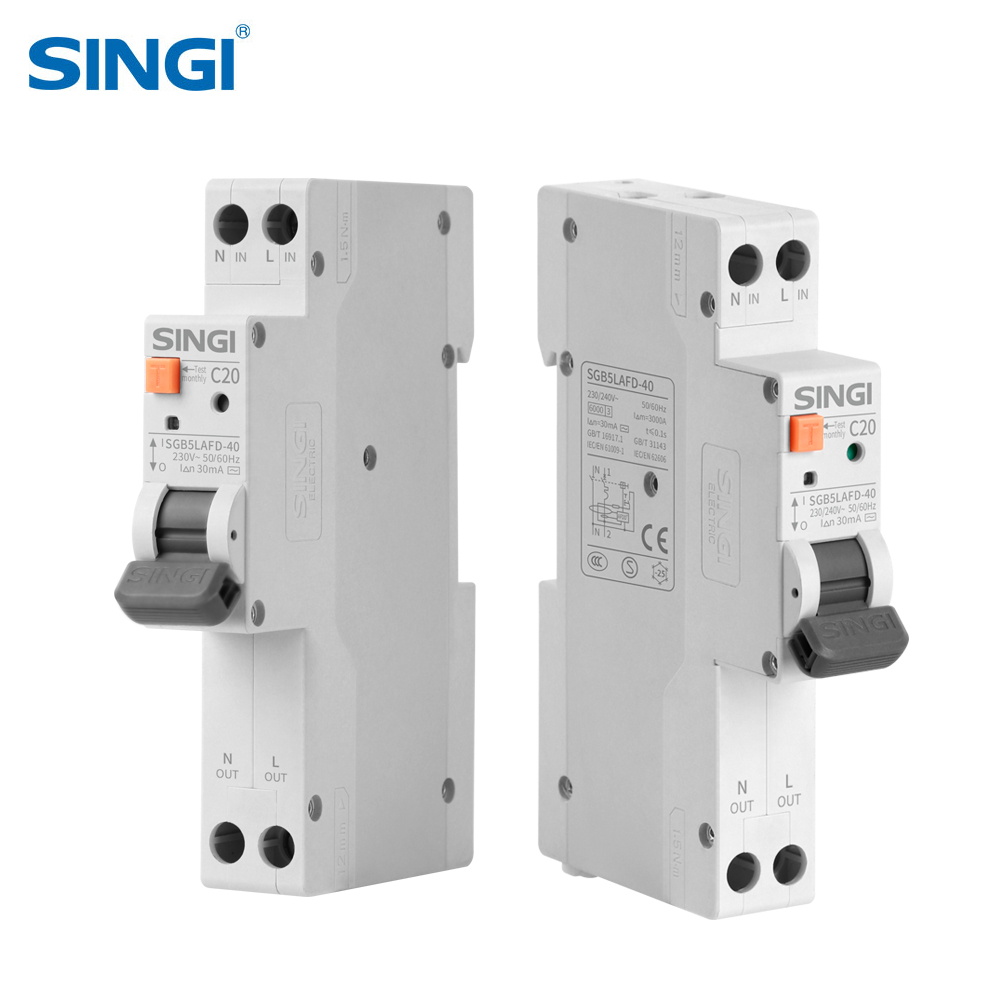

Le SGB5LAFD-40 est un disjoncteur à défaut d’arc 1P+N intégrant la protection contre les courts-circuits,
protection contre les surcharges, protection contre les fuites et protection contre les défauts d’arc.
Il utilise un matériau ignifuge, prend en charge de multiples options de câblage,
et présente un pouvoir de coupure élevé. Certifié CB, CE, UKCA, S Mark,
il est conforme aux normes IEC/EN61009-1, IEC/EN62606, GB/T16917.1, GB/T31143.
Caractéristique
1.Protection contre les courts-circuits ; 2.Protection contre les surcharges ; 3.Protection contre les fuites ;
4.Protection contre les arcs ; 5.Matériau ignifuge ; 6.Arc court ;
7.Pouvoir de coupure élevé ; 8.Options de câblage multiples
Certificats : CB , CE, UKCA, S Mark
Paramètres techniques
| Article | Spécification |
| Normes | IEC/EN61009-1、IEC/EN62606 GB/T 16917.1、GB/T31143 |
| Pôle | 1P+N |
| Tension de service nominale | AC 230/240V |
| Courant maximal du cadre de boîtier | 40A |
| Courant nominal | 6A.10A.16A.20A.25A.32A.40A |
| Tension d'isolement nominale | 500V |
| Tension nominale de tenue aux chocs | 4kV |
| Courant d’action différentiel résiduel nominal | 10mA.30mA.100mA.300mA |
| Fréquence nominale | 50/60Hz |
| Type de protection contre les courants différentiels résiduels | Type A, type C |
| Pouvoir de fermeture et de coupure différentiel résiduel nominal | 3000A |
| Type de déclenchement | Thermomagnétique |
| Type de déclenchement instantané | Type B, type C |
| Pouvoir de coupure ultime | 6kA |
| Pouvoir de coupure de service | 6kA |
| Durée de vie électrique moyenne réelle | ≥3000 fois |
| Valeur standard de la durée de vie électrique | 2000 fois |
| Durée de vie mécanique moyenne réelle | ≥4000 fois |
| Valeur standard de la durée de vie mécanique | In≤25A 2000 fois ; In＞25A 1000 fois |
| Niveau de surtension | 3 |
| Degré de pollution | 3 |
| Indice de protection | IP40 ; orifice de câblage IP20 |
| Capacité de câblage | 1.0-16mm² |
| Couple de serrage du câblage | 1.5Nm |
| Température ambiante de fonctionnement | -25℃~70℃ |
| Température ambiante de stockage | -35℃~80℃ |
| Mode d'installation | DIN35 |
| Altitude | ≤2000m |

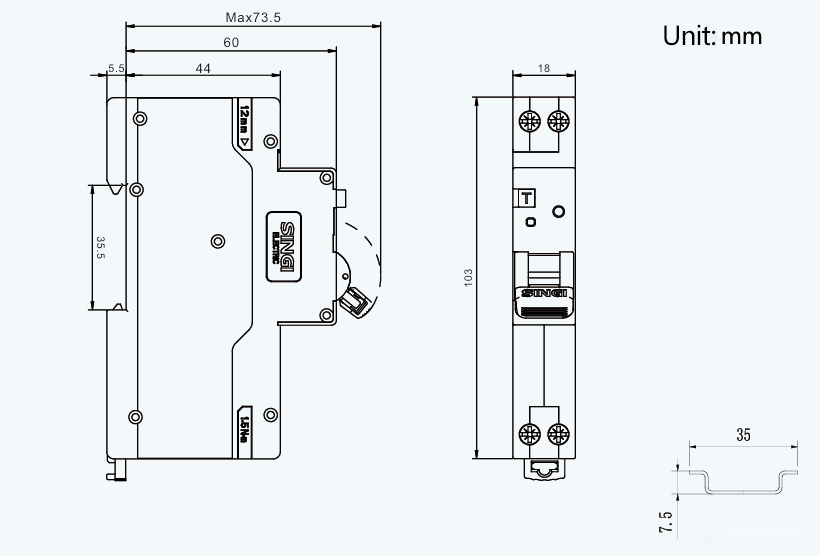

| Dimensions | Longueur 110 mm, largeur 18 mm (1P+N), hauteur max. 79 mm |
| Poids | 0.13kg/pcs |
| Emballage et stockage | ||||
| Courant | Pôles | pcs/box | boîtes/carton | cartons/palette |
| 40A | 1P+N | 1 | 120 | 80 |
Le produit doit être stocké dans un entrepôt ventilé, avec une humidité relative ne dépassant pas 80 %, et une température ambiante comprise entre -40 ℃ et +80 ℃. De plus, il ne doit pas y avoir de gaz acides, alcalins ou corrosifs.
| Tableau des facteurs de déclassement en température | ||||||||||
| Température | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Coefficient de courant de service nominal | 1.242 | 1.223 | 0.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Température | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55°C | 60℃ | 65°C | 70℃ |
| Coefficient de courant de service nominal | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tableau des facteurs de déclassement en altitude | ||||
| Altitude /m | 2000 | 3000 | 4000 | 5000 |
| Coefficient de courant de service nominal | 1 | 0.96 | 0.91 | 0.86 |
| Coefficient de tension de service nominale | 1 | 1 | 1 | 1 |
| Coefficient de tension de tenue à fréquence industrielle nominale | 1 | 0.9 | 0.82 | 0.71 |
| Coefficient de tension de tenue aux chocs nominale | 1 | 0.9 | 0.82 | 0.71 |
| Coefficient de pouvoir de coupure limite de court-circuit nominal et de durée de vie électrique | 1 | 0.82 | 0.7 | 0.6 |
| Tableau des facteurs de déclassement pour l’installation côte à côte de disjoncteurs miniatures | |||||
| No.of MCB | 1 | 2~3 | 4~5 | 6~8 | 9~10 |
| Coefficient In≤25A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Coefficient 32A≤In≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |
| Coefficient 80A≤In≤125A | 1 | 0.9 | 0.8 | 0.7 | / |
1.Présentation de l’entreprise
SINGI est un fabricant professionnel de composants électriques basse tension, spécialisé dans les disjoncteurs, les AFDD, les RCBO et les équipements de distribution. Nos produits sont conformes aux normes internationales et détiennent de multiples certifications mondiales, desservant des clients résidentiels, commerciaux et industriels dans le monde entier. Nous mettons l’accent sur la sécurité, la fiabilité et une qualité constante afin de protéger efficacement les installations électriques.
2.Scénarios d’application du produit
3.FAQ
L’AFDD est aussi connu sous les noms d’Arc Fault Circuit Interrupter (AFCI) , d’Arc Fault Protection Device (AFPD) , d’Arc Fault Detector (AFD), d’Arc Fault Circuit Breaker (AFCB),
Dispositif de surveillance des défauts d’arc, protecteur contre les défauts d’arc
