1.Introduction des principaux produits

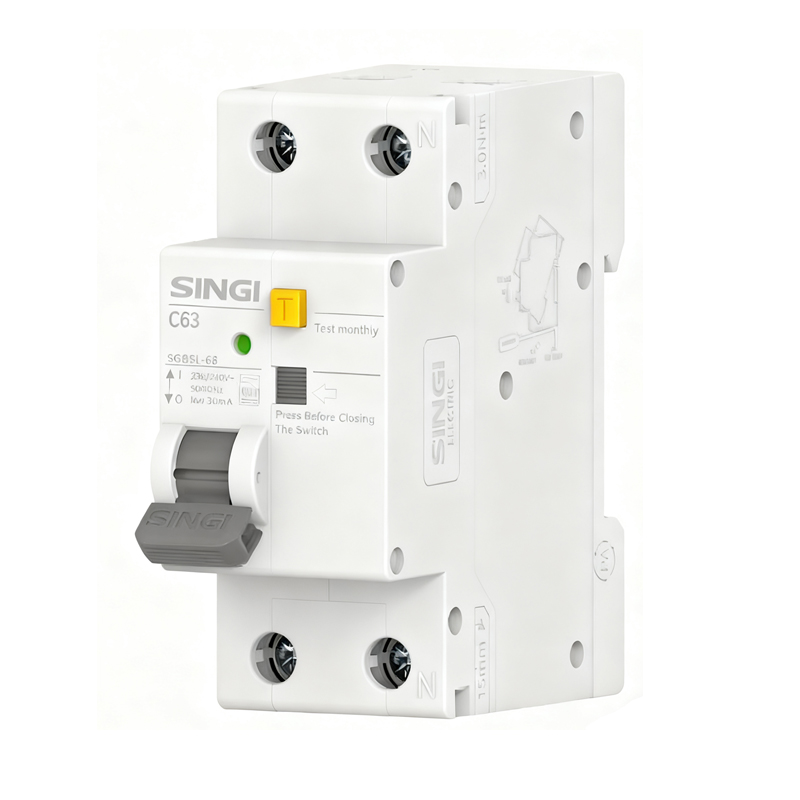

Le RCBO de type A/B/AC SGB5L-63, fourni par Zhejiang Singi Electrical LLC,
est un disjoncteur différentiel 1P+N avec protection intégrée contre les surintensités.
Il prend en charge la protection différentielle de type AC, A et B, couvre des courants nominaux de
6 A à 63 A, et fonctionne à 230/240 V~ 50/60 Hz. Il assure une protection fiable contre les courts-circuits,
la protection contre les surcharges et la protection contre les courants de fuite différentiels, largement utilisé dans les installations résidentielles,
des scénarios commerciaux, photovoltaïques et de recharge de véhicules électriques.
2.Paramètres techniques
| Norme | GB/T 16917.1、GB/T 22794 / IEC/EN 61009-1、IEC/EN62423 |
| Pôles | 1P+N (deux modules, largeur 36 mm) |
| Tension de service nominale | 230/240V |
| Courant maximal du cadre | 63A |
| Courant nominal | 6A,10A,16A,20A,25A, 32A,40A,50A,63A |
| Tension d'isolement nominale | 500V |
| Courant différentiel résiduel de fonctionnement nominal | 10mA,30mA,50mA,100mA,300mA |
| Courant différentiel résiduel de non-fonctionnement nominal | 0.5mA |
| Fréquence nominale | 50/60Hz |
| Type de protection contre les courants différentiels résiduels | Type A, type AC, type B |
| Pouvoir de fermeture et de coupure différentiel résiduel nominal | 3000A |
| Type de déclenchement | Thermomagnétique |
| Type de déclenchement instantané | Type B, type C, type D |
| Pouvoir de coupure ultime | 10000A |
| Pouvoir de coupure de service | 7500A |
| Durée de vie électrique - valeur moyenne réelle | ≥3000 fois |
| Durée de vie électrique - valeur spécifiée par la norme | 2000 fois |
| Durée de vie mécanique - valeur moyenne réelle | ≥4000 fois |
| Durée de vie mécanique - valeur spécifiée par la norme | In≤25A 2000 fois ; In>25A 1000 fois |
| Niveau de surtension | Ⅲ |
| Degré de pollution | 3 |
| Indice de protection | IP40 ; borne : IP20 |
| Capacité de câblage | 1.0~16mm² |
| Couple de serrage du câblage | 3N·m |
| Température de fonctionnement | -25℃~70℃ |
| Température de stockage | -35℃~80℃ |
| Mode de montage | DIN35 |
| Altitude | ≤2000m |
| Dimensions | 85mm*36mm*79mm |
| Poids | 0,19 kg/unité |
| Emballage | 6 unités/boîte, 10 boîtes/carton |
| Stockage | Le produit doit être stocké dans un entrepôt bien ventilé, avec une humidité relative ne dépassant pas 80 %, et une température ambiante comprise entre -3 °C et +80 °C. En outre, la présence de gaz acides, alcalins et corrosifs doit être évitée. |
3.Facteur de déclassement
| Tableau des facteurs de déclassement en température | ||||||||||
| Température | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Facteur de courant de service nominal | 1.242 | 1.223 | 1.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Température | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | 65℃ | 70℃ |
| Facteur de courant de service nominal | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Tableau des facteurs de déclassement en altitude | ||||
| Altitude (m) | 2000 | 3000 | 4000 | 5000 |
| Facteur de courant de service nominal | 1 | 0.96 | 0.91 | 0.86 |
| Facteur de tension de service nominale | 1 | 1 | 1 | 1 |
| Facteur de tension de tenue à fréquence industrielle nominale | 1 | 0.9 | 0.82 | 0.71 |
| Facteur de tension de tenue aux chocs nominale | 1 | 0.9 | 0.82 | 0.71 |
| Facteur de pouvoir de coupure ultime nominal et de durée de vie électrique | 1 | 0.82 | 0.7 | 0.6 |
| Tableau des facteurs de déclassement des disjoncteurs miniatures pour une installation côte à côte | |||||
| Nombre de disjoncteurs miniatures | 1 | 2-3 | 4-5 | 6-8 | 9-10 |
| Facteur pour In ≤ 25 A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Facteur pour 32A≤ln≤63A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |

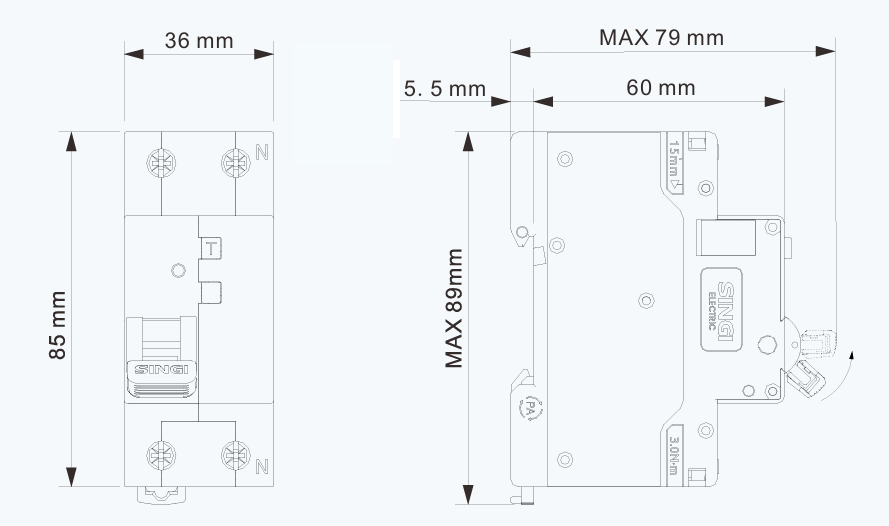

Dimensions d’installation

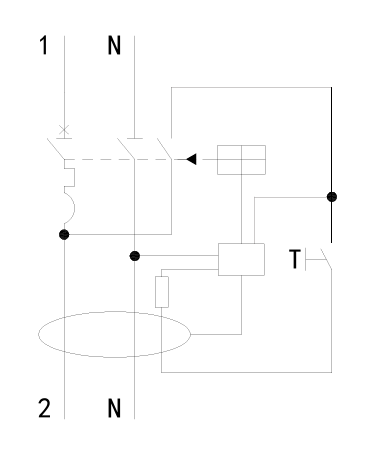

Schéma de câblage
