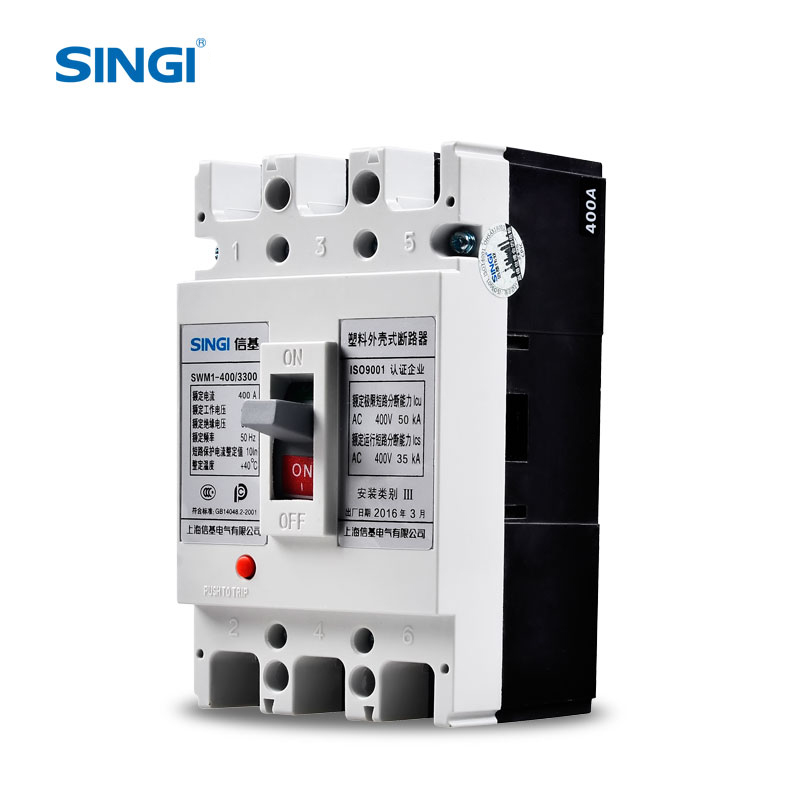

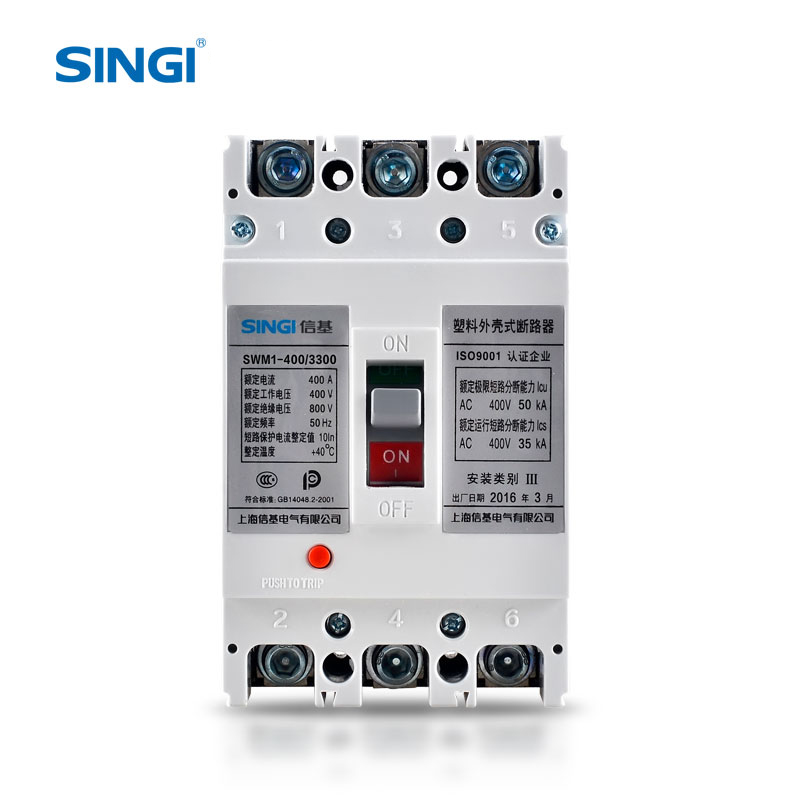

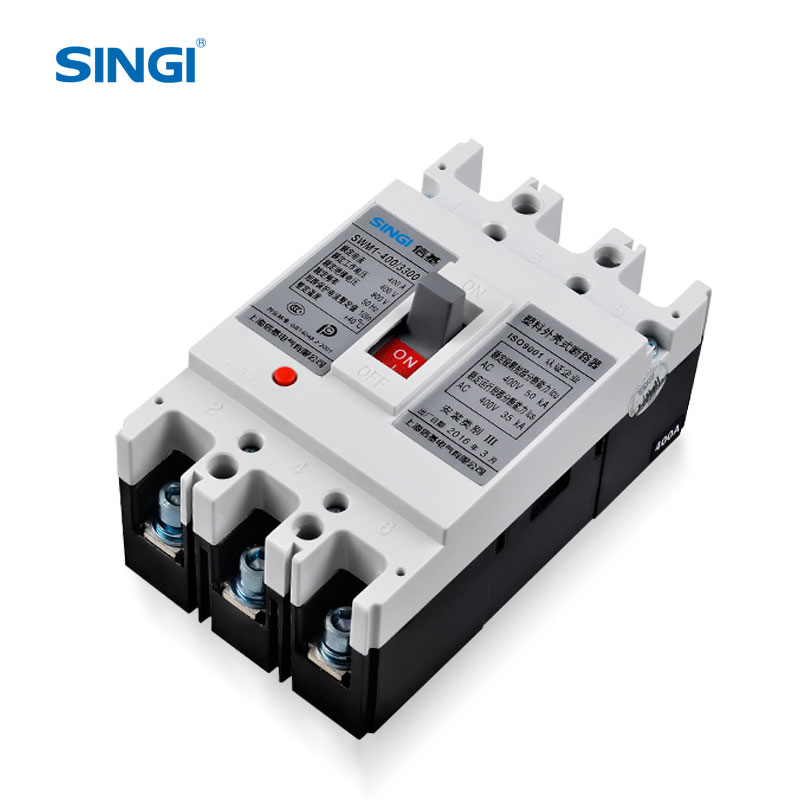

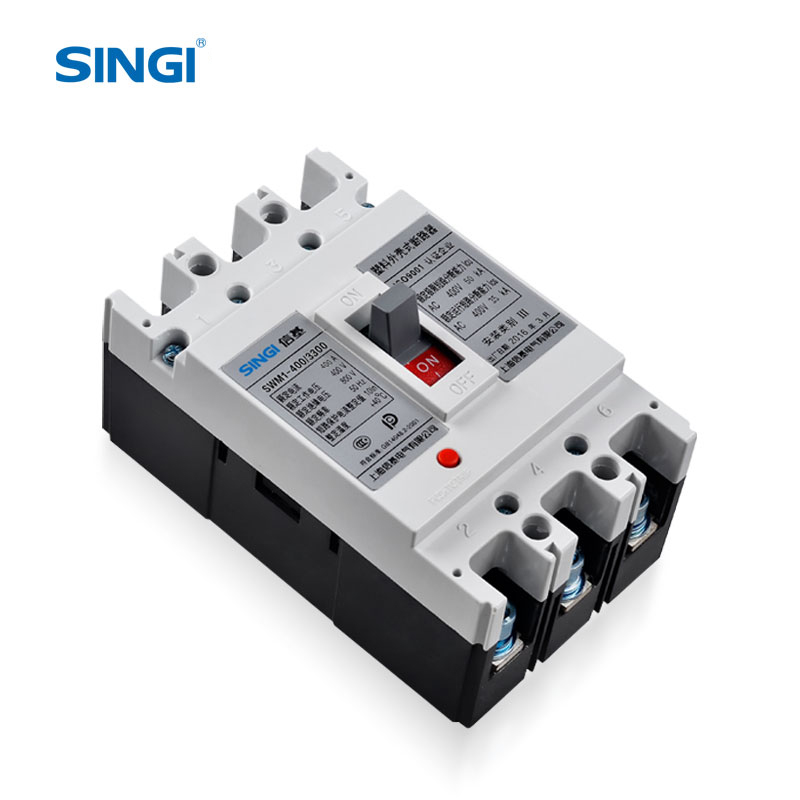

SWM1 Disjoncteur à boîtier moulé

Pouvoir de coupure : 25-100 kA ; Courant nominal : 6-1250 A ; Tension nominale : 690 V et moins ; OEM, ODM : Disponible ;
État :
N° :
Demander un devis Ajouter au panier

Paramètres du produit






Disjoncteur à boîtier moulé SWM1 avec tension d’isolement nominale 800V, appliqué dans le système d’énergie de 50(60)Hz CA, tension nominale 690V et moins, courant nominal 1250A et moins en tant que commutation peu fréquente. Le disjoncteur dispose de dispositifs de protection contre les surcharges, les courts-circuits et les sous-tensions ; il peut protéger le circuit et les équipements électriques contre les avaries.


Le MCCB peut être classé en type C (de base), type L (standard), type M (haut pouvoir de coupure) et type H (pouvoir de coupure supérieur) selon son pouvoir de coupure limite en court-circuit nominal.


Le MCCB présente les caractéristiques suivantes : faible encombrement, pouvoir de coupure élevé, arc électrique court et antivibration. C'est le produit idéal pour les applications terrestres et navales.


L’installation peut être verticale ou horizontale et la norme est conforme à IEC60947-2 and GB14048.2.


Caractéristiques de déclenchement

  • Déclencheur thermique à retard de temps inverse
  • 1,05In (froid) : non-déclenchement ≥1–2h
  • 1,3In (échauffé) : déclenchement <1–2h
  • Déclencheur électromagnétique réglable pour la distribution ou la protection moteur

  • Adapté à la fois à la distribution d’énergie et aux circuits moteur


Paramètres généraux

  • Normes : IEC 60947-2, GB 14048.2
  • Catégorie d’emploi : A
  • Working temperature: -5℃ ~ +40℃
  • Distance d’arc : ≤50mm / ≤120mm
  • Durée de vie mécanique : 2 000–10 000 cycles
  • Durée de vie électrique : 2 000–8 500 cycles






TECHNICAL PARAMETERS





   Modèle



Nominal

Courant

(A)





Pôles

Nominal



Nominal

Isolation

Tension

(V)



Nominal

Tension

(V)



Électrique

Arcing

Distance

(mm)

Nominal

Limite

Court circuit

Coupure

Capacité

(KA)

Nominal

De service

Court

-circuit

Coupure

Capacité

(KA)

O performance

Performance (fois)

Sous tension Hors tension

SWM1-63L

6,10,

16,20,

25,32,

40,50,

63































2,3,4































  800

400

0

25

18

6000

8500



SWM1-63M





690v

and

ci-dessous

50

35

SWM1-100C

10,16,

20,25,

32,40,

50,63,

80,100

25

18

SWM1-100L



 0(<=50)

35

22

SWM1-100M

50

35

SWM1-100H

85

50

SWM1-225C

100,125,

140,160,

180,200,

225

400







<=50

25

18

2000

7000

SWM1-225L













690v

and

ci-dessous

35

22

SWM1-225M

50

35

SWM1-225H

85

50

SWM1-400C

225,250,

315,350,

400

35

25

1000

4000

SWM1-400L

50

35

SWM1-400M









<=100

65

42

SWM1-630C



400,500,

630

35

25

SWM1-630L

50

35

SWM1-630M

65

42

SWM1-630H

100

65

SWM1-800M

630,700,

800

75

50

1000

2500

SWM1-800H

100

65

SWM1-1250H

800,1000,

1250

 <=120

100

65

1000

2000



DÉCLENCHEUR THERMIQUE AVEC  RETARD DE TEMPS INVERSE

Ui du déclencheur

(A)

Déclencheur thermique de coupure  (40 pour terre, 45°Cpour bateau)

Courant de coupure du déclencheur électromagnétique(A)

Remarque

1,05In (station froide) sans temps de coupure(h)

1,30 (station thermique) temps de coupure(h)

10

>=1

<1

10In±20%

Distribution d’énergie

63

>=2

<2

100

>=2

<2

5In±20%&10In±20%

Distribution d’énergie

10

1,0In (froid) sans temps de coupure(h)

1,20In (thermique) temps de coupure(h)

12In±20%

Protection moteur



MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCBMCCB

MCCB

MCCB

MCCB


FAQ

Q : Quelle est la différence entre les grades de coupure C/L/M/H du MCCB SWM1 ?R : C=de base (25 kA) pour le commerce léger ; L=standard (35–50 kA) pour l'industrie générale ; M=élevé (50–75 kA) pour l'industrie lourde ; H=supérieur (85–120 kA) pour les réseaux à forte puissance de court-circuit, les centres de données et le domaine naval. Les grades supérieurs supportent en toute sécurité des courants de court-circuit plus élevés.

Q : Pourquoi le SWM1 peut-il être installé à la fois verticalement et horizontalement, alors que de nombreux MCCB ne le peuvent pas ?R : Le SWM1 utilise un mécanisme interne équilibré et une structure de déclenchement indépendante de la gravité. La plupart des MCCB dépendent de la gravité et ne peuvent être montés que verticalement. La conception du SWM1 le rend idéal pour les armoires compactes, les navires et les équipements spéciaux.

Q : Quelle est la différence entre le MCCB SWM1 et un MCB ordinaire en termes de scénarios d'application ?R : Le MCB est destiné aux circuits de dérivation à faible courant (généralement ≤63 A). Le MCCB SWM1 est destiné aux arrivées principales, aux gros départs, aux moteurs et aux systèmes industriels jusqu'à 1250 A. Il offre un pouvoir de coupure plus élevé, une protection réglable et une durabilité accrue pour les charges lourdes.

Q : Pourquoi le SWM1 convient-il aux applications terrestres et marines ?R : Il dispose d'une structure antivibration, d'un déclenchement stable sous choc, d'une résistance aux hautes températures et d'un fonctionnement fiable en environnements sévères. Les versions marines sont calibrées à 45 °C au lieu de 40 °C pour une meilleure résistance à la chaleur.

Q : Le MCCB SWM1 peut-il protéger à la fois les circuits de distribution d’énergie et les moteurs ?R : Oui. Il dispose d'un double calibrage : le type distribution utilise un déclenchement électromagnétique 5In/10In ; le type moteur utilise un déclenchement à 12In pour éviter les déclenchements intempestifs dus au fort courant d'appel au démarrage, tout en assurant la protection contre les surcharges et les courts-circuits.

Q : Que signifie la protection contre les sous-tensions dans le MCCB SWM1 ?R : Si la tension du système chute en dessous d'un seuil sûr, le MCCB se déclenche automatiquement pour prévenir tout dommage matériel, un fonctionnement instable ou un échauffement anormal causé par une basse tension. C'est essentiel pour les moteurs, les compresseurs et les systèmes de commande.



À propos de SINGI

Fondée en 1995, SINGI est un fabricant de renommée mondiale spécialisé dans les composants électriques basse tension haut de gamme. Avec plus de 30 ans d’excellence en fabrication, nous fournissons des solutions complètes de distribution d'énergie à des clients dans plus de 30 pays.

  • Fabrication de pointe : Notre 40,000 m² l'installation abrite plus de 20 lignes de production automatisées, garantissant une haute précision et une chaîne d'approvisionnement stable pour les projets d'infrastructure à grande échelle.

  • Qualité & essais : Chaque SWM1 MCCB est soumis à des tests rigoureux dans notre laboratoire conforme à la norme CNAS. Nous utilisons des équipements de test avancés pour le déclenchement thermomagnétique, l'endurance mécanique et le pouvoir de coupure en court-circuit.

  • Certifications mondiales : SINGI opère sous ISO9001 and ISO14001 systèmes de management. Notre portefeuille de produits est entièrement certifié par CE, CB, UL et CCC, répondant aux normes de sécurité les plus élevées en Europe, en Asie et dans les Amériques.

  • Partenaire stratégique : La confiance de leaders mondiaux tels que Honeywell, CHINT et HONYAR, SINGI continue de stimuler l'innovation en matière de sécurité électrique et de distribution d'énergie intelligente.


Scénarios d’application

  • Distribution d’énergie industrielle : usines, ateliers, machines
  • Arrivée principale commerciale : bâtiments, centres commerciaux, hôpitaux, centres de données
  • Protection des moteurs et des équipements lourds
  • Protection de sortie des générateurs et transformateurs
  • Systèmes d’énergie marins et navals
  • Infrastructures et chantiers de construction
  • Systèmes d’énergie pour les mines et les applications intensives
  • Équipements OEM et armoires de commande
