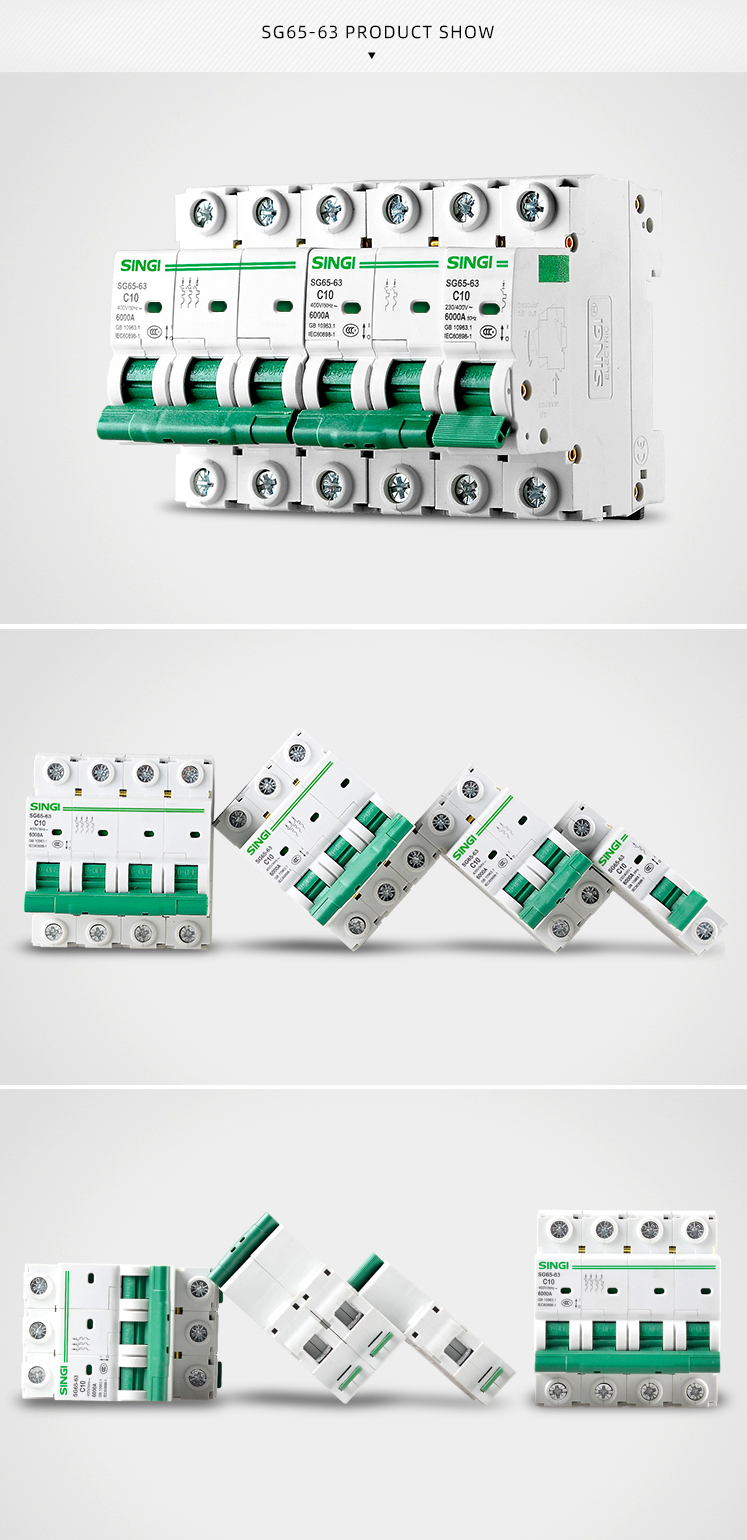

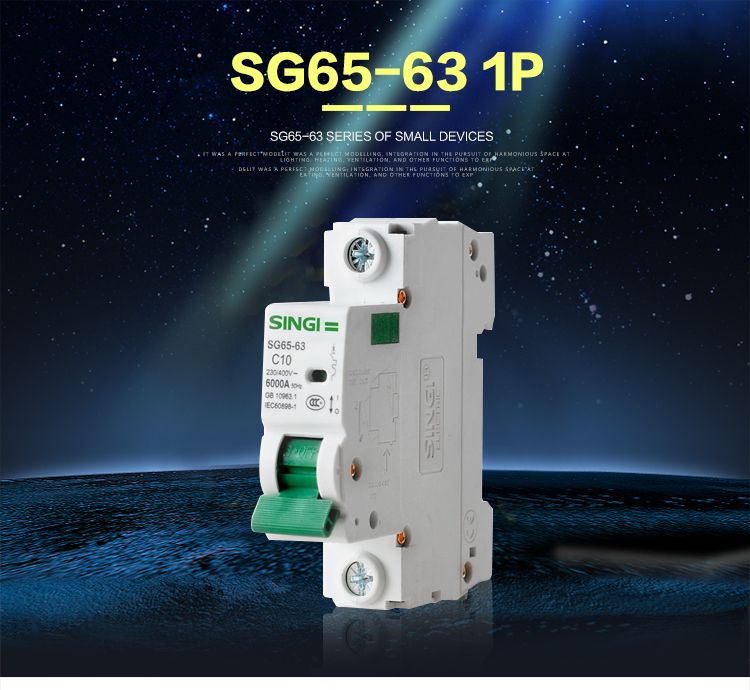

SG65 (6KA) Disjoncteur miniature

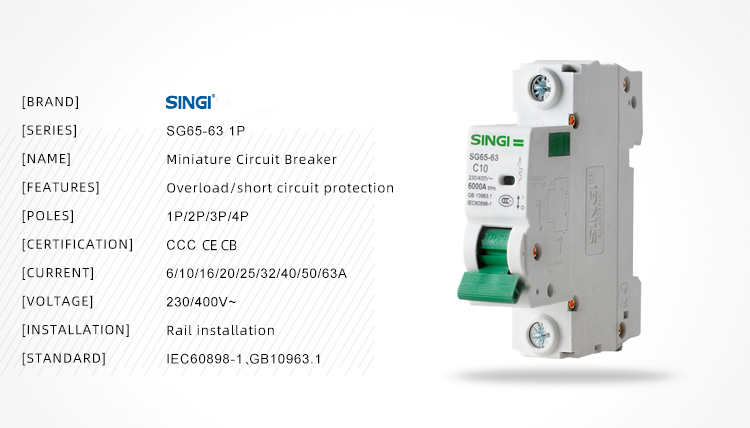

Paramètres clés :

· Certificats:CE/CB/ISO9001/CCC ;

· Tension nominale:230/400VAC;

· Fréquence:50/60Hz;

· Courant nominal:1,3,6,10,16,20,25,32,40,50,63A;

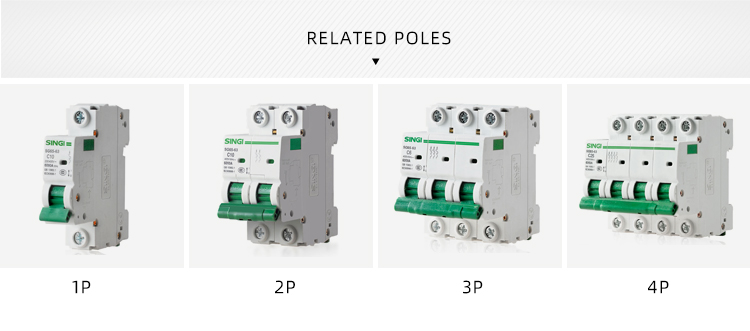

· Pôles: 1/2/3/4 pôles en option ;

· Durée de vie mécanique: 20 000 fois ;

· Ignifuge : matériau nylon PA66 ;

· Degré de protection:IP20;

· Avec protection contre les surcharges/courts-circuits ;

· Norme:IEC60898;

· Température de tenue 30°C

· Pouvoir de coupure:6kA;

· Protection éclairage/moteur en option

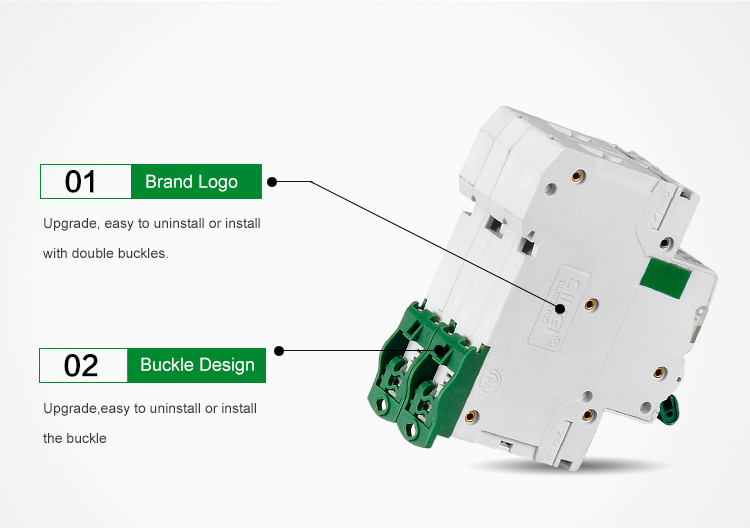

· Méthode d’installation : rail DIN 35 mm

Application

Le disjoncteur miniature à haut pouvoir de coupure SG65-63 présente une structure avancée, un fonctionnement fiable, un pouvoir de coupure élevé et une apparence élégante ; son boîtier et ses pièces sont fabriqués dans un matériau résistant aux chocs et doté d'une forte propriété ignifuge.

Il convient aux réseaux électriques de fréquence 50 ou 60 Hz, avec Ue 400 V et moins, Ui 63 A et moins.

Il est principalement utilisé dans les immeubles de bureaux et les logements, pour l'éclairage, la distribution d'énergie et la protection contre les surcharges et les courts-circuits des équipements. Normalement, il peut aussi servir à la commutation peu fréquente du réseau électrique. Il est conforme aux normes IEC60898 et GB10963.1.

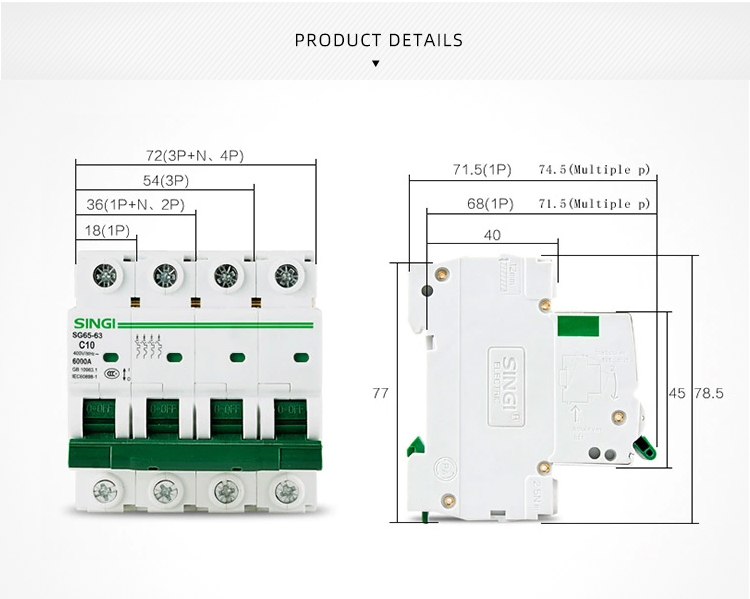

Paramètres techniques

Remarque :

1. Durée de vie mécanique : 20 000 fois (ouvert-fermé)

2. Résistance à la chaleur : catégorie 2 (température 55°C, humidité relative 95 %).

3. Le câblage se fait par borne à serrage, diamètre de câble : 25mm2

Diagramme de la courbe de déclenchement

Cette série prend en charge les courbes de déclenchement B, C et D afin de répondre aux différentes exigences, de la charge purement résistive à la charge à forte inductance.

Disjoncteur miniature SG65 (MCB) – Questions fréquentes

Q1 : Quel est le pouvoir de coupure du MCB SG65-6KA ?

Réponse : Le MCB SG65-6KA présente un pouvoir de coupure nominal de 6000A (6kA). Cela garantit une protection de haut niveau contre les courants de court-circuit dans les systèmes de distribution d'énergie résidentiels et commerciaux, conformément à la IEC60898-1 norme.

Q2 : Quelles courbes de déclenchement sont disponibles pour la série SG65 ?

Réponse : La série SG65 prend en charge trois caractéristiques de déclenchement principales adaptées aux différents types de charge :

• Courbe B : Pour les charges résistives et l’éclairage à faibles courants de surtension.

• Courbe C : Pour la distribution d’énergie générale et les charges inductives (standard pour le résidentiel).

• Courbe D : Pour les charges hautement inductives telles que les moteurs et les transformateurs à forts courants de démarrage.

Q3 : Le MCB SG65 peut-il être utilisé dans des systèmes photovoltaïques (PV) ou à courant continu (CC) ?

Réponse : Bien que le SG65 standard soit conçu pour AC 50/60Hz systèmes (jusqu’à 400 V), SINGI propose des MCB CC des variantes de la plateforme SG65 spécialement conçues pour la protection des chaînes photovoltaïques et les systèmes de stockage sur batterie.

Q4 : Quelle est l’endurance mécanique et électrique de ce disjoncteur ?

Réponse : La série SG65 est conçue pour une fiabilité à long terme, offrant une durée de vie électrique de ≥ 8 000 manœuvres and a durée de vie mécanique de ≥ 20 000 manœuvres dans des conditions normales de fonctionnement.

Q5 : Quelles certifications le MCB SINGI SG65 détient-il ?

Réponse : La série SG65 est fabriquée selon un ISO9001 système de management de la qualité et détient des certifications internationales de sécurité, notamment CE, CB et CCC, garantissant qu’il répond aux exigences de sécurité rigoureuses des marchés mondiaux.

Q6 : Quelle est la section de câble maximale (capacité de borne) pour le SG65 ?

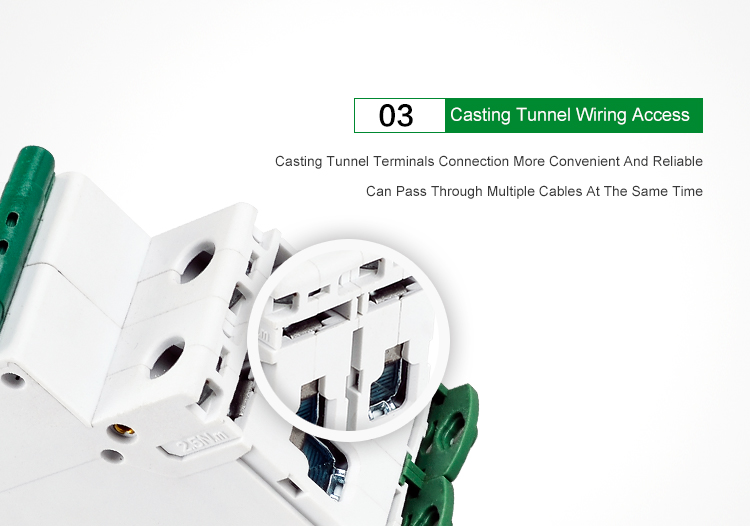

Réponse : Le SG65 est équipé de bornes "à tunnel" capables d'accueillir des câbles jusqu'à 25mm². Cette conception assure une connexion sûre et réduit la résistance de contact, évitant ainsi la surchauffe aux points de connexion.

À propos de SINGI (SINGI Industrial Group)

SINGI, fondée en 1995, est un fabricant mondial de premier plan et un intégrateur de systèmes spécialisé dans les appareils électriques basse tension et les solutions multimédia pour la maison intelligente. Avec plus de 30 ans d'expertise sectorielle, SINGI fournit des solutions sûres et fiables de distribution d'énergie et de protection des circuits pour les secteurs résidentiel, commercial et industriel.

Excellence de fabrication & R&D

• Puissance de production : SINGI exploite une vaste 40,000 m² installation de production modernisée équipée de plus de 20 lignes automatisées avancées et plus de 300 instruments de test de précision.

• Innovation technique : Notre département R&D, composé de plus de 30 ingénieurs seniors, détient plus de 50 brevets nationaux, garantissant une évolution continue de la technologie de sécurité électrique.

• Présence mondiale : Les produits SINGI sont exportés vers plus de 30 pays, avec des filiales à l'étranger déjà établies dans des régions telles que le Kazakhstan et l'Asie du Sud-Est.

Portefeuilles de produits principaux

SINGI offre un écosystème complet pour l’infrastructure électrique moderne :

1. Solutions de protection des circuits : Haute performance Disjoncteurs miniatures (MCB) comme le série SG65 (pouvoir de coupure de 6 kA) conçu pour une protection robuste contre les surcharges et les courts-circuits.

2. Composants d’énergie renouvelable (PV) : Spécialisés MCB CC, des interrupteurs-sectionneurs CC et des parafoudres (SPD) pour les systèmes solaires photovoltaïques.

3. Systèmes de distribution d’énergie : Des boîtes d'information à fibre intelligentes de qualité professionnelle, des tableaux de distribution d'éclairage et des boîtes de jonction métalliques/plastiques à haute durabilité.

Reconnaissance du secteur : En tant qu'entreprise certifiée ISO9001, SINGI est reconnue comme "marque leader de l'industrie électrique du bâtiment en Chine". Nous avons collaboré avec succès avec des géants mondiaux tels que Honeywell, CHINT, et HONYAR pour livrer des composants électriques de haut niveau.

mot clé : MCB, disjoncteur miniature, fabricant chinois.

Scénario d’application

1. Bâtiments résidentiels et commerciaux

Protection électrique résidentielle : Dans les habitations résidentielles ordinaires, les MCB servent à protéger les circuits d'éclairage, de prises, de climatiseurs, de chauffe-eau et d'autres appareils. Si un court-circuit ou une surcharge se produit dans un appareil, le MCB peut couper l'alimentation rapidement, évitant la surchauffe et les incendies des câbles, garantissant ainsi la sécurité des personnes et des biens.

Espace commercial Protection : Dans les espaces commerciaux comme les immeubles de bureaux, les centres commerciaux et les hôtels, les MCB servent à protéger les circuits de divers équipements de bureau, systèmes d'éclairage et systèmes de climatisation. Les MCB peuvent prévenir rapidement les surcharges de circuit et les courts-circuits qui sont causés par une défaillance d'équipement ou une erreur humaine, garantissant ainsi la sécurité des personnes et des biens.

2. Secteur industriel

Protection des petits équipements : dans la production industrielle, de nombreux petits équipements et machines nécessitent des MCB pour la protection des circuits. Par exemple, les petites machines-outils et les outils électroportatifs nécessitent des MCB pour éviter les dommages causés par des courants anormaux pendant le fonctionnement, prolongeant ainsi leur durée de vie.

Protection des circuits de commande : Dans les systèmes complexes de commande industrielle, les MCB servent à protéger le fonctionnement normal des circuits de commande. Ils garantissent que l'alimentation est coupée rapidement en cas de défaut, évitant d'endommager le système de commande et assurant ainsi la stabilité et la sécurité de l'ensemble du processus industriel.

3. Systèmes d’éclairage

Éclairage public : Dans les espaces d’éclairage public comme l'éclairage public, l'éclairage des places et l'éclairage des parcs, les MCB sont utilisés pour protéger les circuits d'éclairage. Les MCB peuvent prévenir les courts-circuits et les surcharges provoqué par des défaillances de lampes ou un câblage vieillissant, garantissant la fiabilité des lampes et offrir un environnement nocturne sûr.

Grand éclairage intérieur : les MCB sont aussi importants dans les systèmes d’éclairage intérieur des grands bâtiments, comme centres commerciaux, stades et halls d’exposition. Ils protègent les circuits d’éclairage de manière stable, évitant les défaillances électriques pouvant survenir en raison d'un grand nombre de lampes et d'un câblage complexe, et garantissant le fonctionnement normal de l'éclairage intérieur.

4. Système de distribution d’énergie basse tension

Composant essentiel des boîtes de distribution : Dans les systèmes de distribution d'énergie basse tension, les MCB sont des éléments standards des boîtes et armoires de distribution. Ils assurent une protection et un contrôle indépendants pour chaque circuit de dérivation et peuvent être configurés de manière flexible en fonction de la charge électrique réelle. Ils sont essentiels pour parvenir à une gestion intelligente de la distribution d'énergie et à une protection complète du système.

Une référence de sécurité pour l'usage d'énergie temporaire : Les chantiers de construction, les activités en extérieur et d'autres environnements à usage d'énergie temporaire présentent des environnements électriques complexes et de nombreux risques potentiels pour la sécurité. Les MCB fournissent une protection de sécurité essentielle à ces équipements et lignes temporaires, garantissant un fonctionnement correct même dans ces environnements complexes d'usage d'énergie et minimisant les incidents de sécurité électrique.
