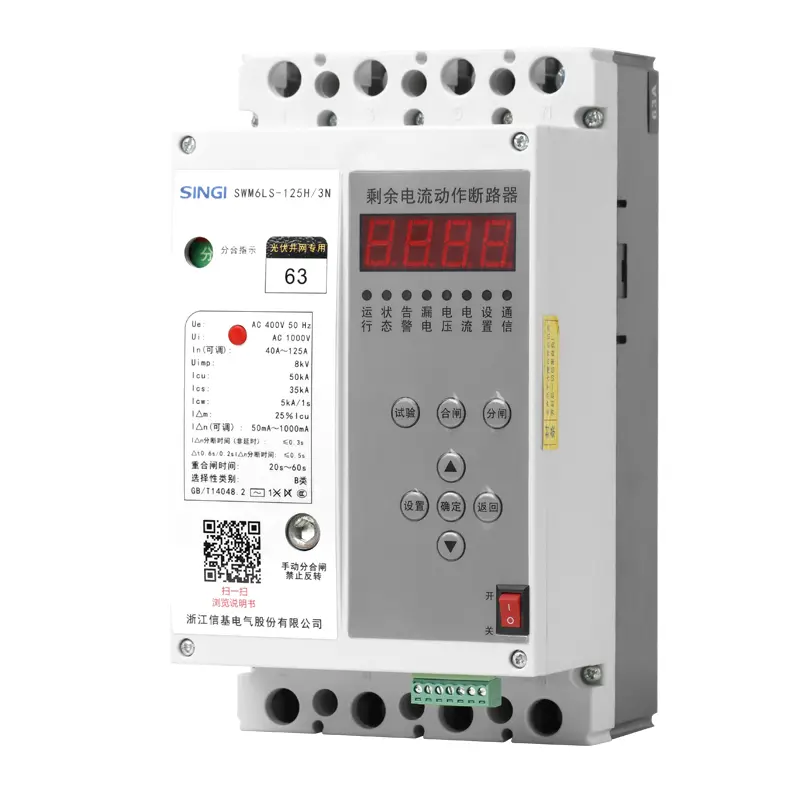

Disjoncteur différentiel à réenclenchement à boîtier plastique SWM6LS-125
Le SINGI SWM6LS-125H/3N est un DDR spécial de type B pour le raccordement au réseau photovoltaïque, avec un courant réglable de 40 A à 125 A, conforme à GB/T14048.21. Il assure une protection contre les fuites et les surintensités pour les systèmes photovoltaïques distribués, avec refermeture automatique de 20 s à 60 s.
Le SINGI SWM6LS-125 est un disjoncteur différentiel à boîtier moulé à refermeture automatique, conçu pour le raccordement au réseau photovoltaïque distribué de 380V 50Hz. Doté d’une protection DDR de type B conforme aux normes EN 62423 et GB/T14048.21, il offre un courant réglable (40–125A) et une sensibilité différentielle réglable (50–1000mA). Intégrant une protection contre les surintensités/les fuites, un mode manuel/automatique et une refermeture automatique de 20–60s, ainsi qu’un pouvoir de coupure de 25kA, il garantit un fonctionnement sûr et stable des systèmes photovoltaïques.
Paramètres techniques
Paramètre
Spécification
Modèle du produit
SWM6LS-125
Type de produit
Disjoncteur différentiel à réarmement à boîtier plastique
Courant de calibre (Inm)
125A
Nombre de pôles
3P+N
Tension nominale d'emploi (Ue)
AC 400V / 50Hz
Tension nominale d'isolement (Ui)
CA 1000 V (adapté aux fluctuations de tension du réseau photovoltaïque)
Tension de tenue aux chocs nominale (Uimp)
8kV
Pouvoir de coupure limite de court-circuit (Icu)
25kA
Pouvoir de coupure de court-circuit en service (Ics)
18kA
Courant nominal réglable (In)
40A ~ 125A
Plage de courant différentiel résiduel réglable
50mA ~ 1000mA
Temps de déclenchement primaire
0.3s
Temps de réarmement
20 s ~ 60 s (réglable)
Type de protection contre le courant différentiel résiduel
Zhejiang Singi Electrical LLC est une entreprise de haute technologie spécialisée dans la R&D, la production et la vente d’équipements électriques basse tension, avec un accent sur la R&D et la fabrication de produits électriques spéciaux pour le raccordement au réseau photovoltaïque. L’entreprise dispose d’une équipe de R&D professionnelle et d’un atelier de production moderne, et tous ses produits passent les certifications CCC, CE et d’autres certifications internationales et nationales, conformément aux normes sectorielles GB, IEC et EN. Singi Electric s’engage à fournir des solutions électriques basse tension sûres, fiables et performantes pour la production d’énergie photovoltaïque, la distribution industrielle et commerciale, l’électricité résidentielle et d’autres domaines, et a établi des relations de coopération à long terme avec de nombreuses entreprises photovoltaïques de renom et sociétés d’approvisionnement électrique en Chine et à l’étranger.
Questions fréquentes (FAQ)
Q : Pourquoi le SWM6LS-125H/3N est-il conçu avec une protection différentielle de type B pour le raccordement au réseau photovoltaïque ?
R : Les systèmes de raccordement au réseau photovoltaïque génèrent un courant de fuite CC lisse en raison de l’effet de redressement des onduleurs et des modules photovoltaïques, qui ne peut pas être détecté par les protecteurs de courant différentiel de type A/AC traditionnels (provoquant facilement une saturation magnétique et un défaut de déclenchement). La protection de type B couvre tous les types de courant de défaut (AC, CC pulsé, CC lisse, courant composite haute fréquence), qui est le type de protection obligatoire pour les systèmes de raccordement au réseau photovoltaïque spécifié par l’EN 62423 et les directives techniques nationales de raccordement au réseau photovoltaïque, et permet d’éliminer les risques de sécurité liés aux fuites CC dans les systèmes photovoltaïques.
Q : Quelle est l’importance de la fonction de réenclenchement automatique (20 s-60 s) dans les applications de raccordement au réseau photovoltaïque ?
R : Les systèmes de raccordement au réseau photovoltaïque présentent souvent des défauts temporaires (par exemple, fluctuation instantanée de tension, induction par la foudre). La fonction de refermeture automatique du SWM6LS-125H/3N peut détecter automatiquement l’état de défaut après 20s-60s de déclenchement. Si le défaut est temporaire, il se refermera automatiquement pour rétablir l’alimentation, évitant une réinitialisation manuelle et améliorant l’efficacité de production des systèmes photovoltaïques ; si le défaut est permanent, il restera déclenché pour garantir la sécurité du système.
Q : Comment le courant différentiel résiduel réglable (50 mA-1000 mA) s’adapte-t-il aux différents scénarios de raccordement au réseau photovoltaïque ?
R : Pour les petits systèmes photovoltaïques résidentiels en toiture (≤10 kW), la valeur basse de courant différentiel (50mA-300mA) peut être réglée afin d’obtenir une protection sensible contre les fuites et d’éviter les risques d’électrocution ; pour les systèmes photovoltaïques industriels/commerciaux de taille moyenne et grande (10 kW-6MW), la valeur haute de courant différentiel (300mA-1000mA) peut être réglée afin de s’adapter à la légère fuite des modules photovoltaïques à grande échelle et d’éviter les déclenchements intempestifs provoqués par la fuite normale du système, en équilibrant la sensibilité de la protection et la stabilité du système.
Q : Quelle est la raison des paramètres contradictoires de pouvoir de coupure en court-circuit du produit d’origine, et quelle est la valeur nominale réelle ?
R : La page d’origine comporte des erreurs de saisie de paramètres en double (50kA est la valeur d’essai, 25kA est le pouvoir de coupure en court-circuit limite nominal officiel Icu). Le pouvoir de coupure en court-circuit de service nominal réel Ics du SWM6LS-125H/3N est de 18kA, conçu selon le niveau de courant de court-circuit des systèmes de raccordement au réseau photovoltaïque de 380V (la norme nationale exige une marge de 20 %), qui peut pleinement supporter le courant de défaut de court-circuit dans les réseaux de distribution photovoltaïques.
Q : Le SWM6LS-125H/3N peut-il être utilisé dans des systèmes de distribution basse tension non photovoltaïques ?
R : Oui. Bien qu’il soit spécialement optimisé pour le raccordement au réseau photovoltaïque (protection contre l’inversion de connexion, protection contre les fuites CC), il est également conforme aux normes générales des systèmes de distribution basse tension (GB/T14048.21). Il peut être utilisé dans les systèmes de distribution basse tension industriels et commerciaux comportant des équipements CC (par exemple, variateurs de fréquence, alimentations UPS) nécessitant une protection différentielle de type B, et ne se limite pas aux scénarios de raccordement au réseau photovoltaïque.
