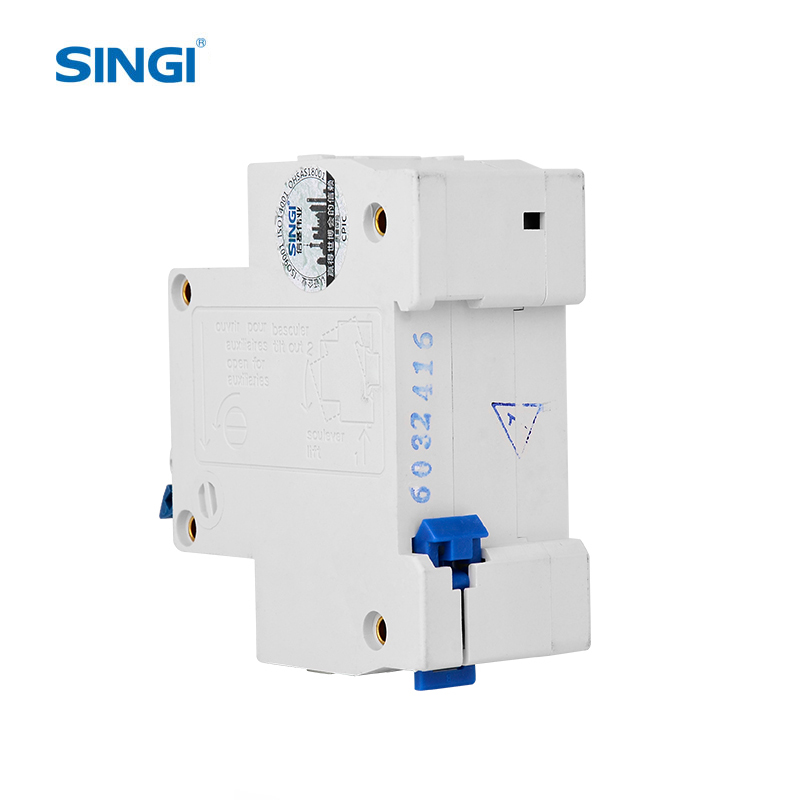

DZ30LE-50
SINGI
APPLICATION
DZ30LE-50 RCBO convient au circuit résiduel monophasé de 50/60 Hz, tension nominale
230 V, comme protection contre les fuites de courant et protège le circuit électrique civil contre les surcharges et les courts-circuits. Il présente les caractéristiques d'un petit volume et d'un pouvoir de coupure élevé. Le fil nul/sous tension est coupé en même temps, et même le fil est en connexion inversée. , il a toujours une Protection contre les fuites de courant.
Le produit est conforme aux normes IEC1009.1, GB16917.1etc.
PARAMÈTRE TECHNIQUE
| Modèle | Tension nominale (V) | Pôle | Courant nominal au niveau de la coque (A) | Courant nominal In(A) | Courant résiduel de coupure nominal (mA) | Courant résiduel nominal ne coupant pas (mA) | Temps de coupure du ou des courants résiduels assignés | Pouvoir de coupure (A) | Valeur de rupture de surtension (V) |
| DZ30LE-50 | 230 | 1P+N | 50A | 6,10, 16,20, 25,32 | 30 | 15 | ≤0,1 | 3000 | / |
| DZ30LE-32G | 280 V ± 5 V | ||||||||
| DZ30LE-32Q | 170 V ± 5 V |
CARACTÉRISTIQUES DE DÉCLENCHEMENT
Courant d'essai (UN) | Tension nominale (V) | Demandé temps | Résultat | Gare de départ | Remarque |
| 1,13 pouces | Tous | t≥1h | Ne trébuche pas | Cool | |
| 1,45 pouces | Tous | t<1h | voyage | Chaleur | Le courant augmente de manière stable la valeur demandée en 5 s |
| 2,55 pouces | Tous | Est | voyage | Cool | Interrupteur auxiliaire fermé, l'appareil est sous tension |
| 5 pouces | Tous | t≥0,1S | Ne trébuche pas | Cool | Interrupteur auxiliaire fermé, l'appareil est sous tension |
| 10 pouces | Tous | t<0,1S | voyage | Cool | Interrupteur auxiliaire fermé, l'appareil est sous tension |
TYPE SIGNIFICATION
COURBE CARACTÉRISTIQUE DE RUPTURE
DÉMENSION
Directives de candidature :
1. Appuyez sur le bouton de test une fois par mois, vérifiez le dispositif de protection contre les fuites.
2. Lorsque le dispositif de protection contre les fuites, le dispositif sur l'avers des instructions rouges de la machine.
3. Lors de la refermeture du disjoncteur, le dispositif de protection se réinitialise automatiquement.
