DZ20
SINGI
Présentation du produit

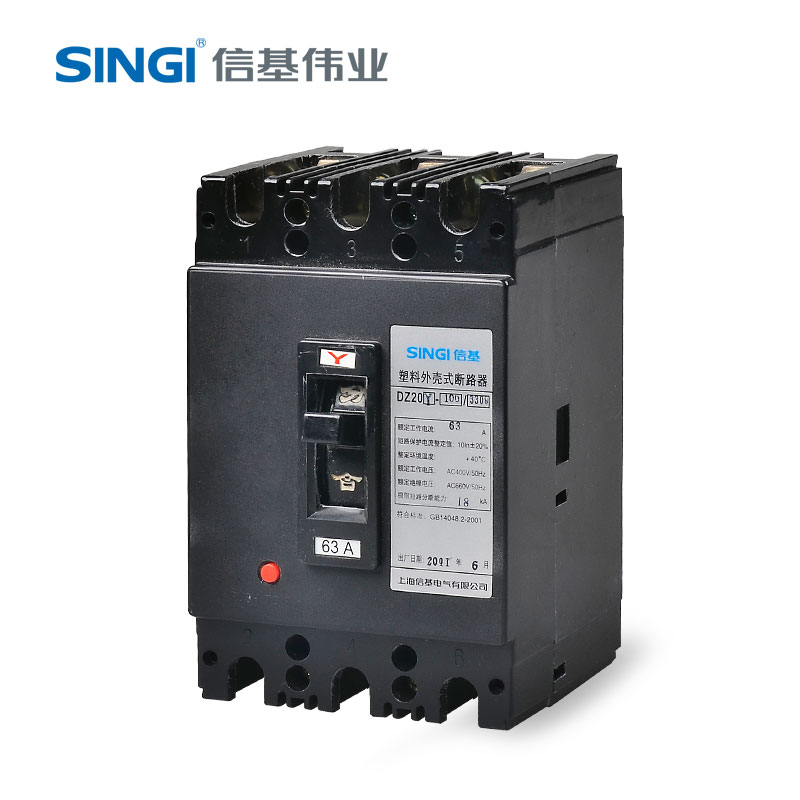

Série DZ20 moulée Les disjoncteurs de boîtier conviennent aux circuits AC 50 Hz, courant nominal de 16 A à 630 A, tension d'isolation nominale 660 V, tension de fonctionnement nominale AC380 V/400 V et inférieurs, cette série de disjoncteurs est généralement utilisée pour la distribution d'énergie et peut également être utilisée pour protéger utilisation des moteurs.Dans des circonstances normales, le disjoncteur peut être utilisé respectivement pour la commutation peu fréquente de la ligne et le démarrage peu fréquent du moteur.
Les disjoncteurs de distribution sont utilisés pour distribuer l'énergie électrique dans le réseau de distribution et servent de protection contre les surcharges, les courts-circuits et les sous-tensions pour les lignes et les équipements électriques.
Le disjoncteur de protection du moteur est utilisé dans le réseau de distribution d'énergie pour le démarrage et le fonctionnement du moteur à cage d'écureuil, ainsi que pour la protection contre les surcharges, les courts-circuits et les sous-tensions du moteur à cage d'écureuil.
Fonctionnalité de construction
Cette série de disjoncteurs est basée sur des produits de type Y et se compose de quatre parties : coque isolante, mécanisme de commande, système de contact et déclencheur.Le mécanisme de commande du disjoncteur a pour fonction de fermer et de couper rapidement les contacts, et ses positions « fermé », « ouvert » et « déclenchement libre » se distinguent par la position de la poignée.
Les disjoncteurs de type C et J sont dérivés et conçus sur la base des disjoncteurs de type Y.Le disjoncteur de type J est une amélioration structurelle des contacts du disjoncteur de type Y, de sorte qu'en cas de court-circuit, les contacts peuvent être rapidement déconnectés avant l'action du mécanisme pour atteindre l'objectif d'amélioration du capacité marche-arrêt.
Paramètre technique
Courant nominal du châssis Inm(A) | Courant thermique conventionnel Ith(A) | Niveau de pouvoir de coupure en court-circuit | Pouvoir de coupure en court-circuit kA | Courant nominal du disjoncteur (A) | |
Icu/cosf | Icu/cosf | ||||
160 | 160 | C | 12/0,3 | / | 16.20.25.32.40.50.63.80.100.125.160 |
100 | 100 | Y | 18/0,3 | 14/0,3 | 16.20.25.32.40.50.63.80.100 |
J | 35/0,25 | 18/0,3 | |||
G | 100/0,2 | 50/0,25 | |||
250 | 250 | C | 15/0,3 | / | 100.125.160.180.200.225.250 |
225 | 225 | Y | 25/0,25 | 19/0,3 | 100.125.160.180.200.225 |
J | 42/0,25 | 25/0,25 | |||
G | 100/0,2 | 50/0,25 | |||
400 | 400 | C | 20/0,3 | / | 250.315.350.400 |
Y | 30/0,25 | 23/0,25 | |||
J | 42/0,25 | 25/0,25 | |||
G | 100/0,2 | 50/0,25 | |||
630 | 630 | C | 20/0,3 | / | 400.500.630 |
Y | 30/0,25 | 23/0,25 | |||
J | 50/0,25 | 25/0,25 | |||
1250 | 1250 | Y | 50/0,25 | 38/0,25 | 630.700.800.1000.1250 |
J | 65/0,2 | 32,5/0,25 | |||
2000 | 2000 | J | 100/0,2 | 50/0,25 | 1000.1250.1600.1800.2000 |
Tester le nom actuel | Définition du multiple actuel | Heure du rendez-vous (h) | état de départ | |
ln≤63 | ln>63 | |||
Courant conventionnel sans déclenchement | 1,05 ln | ≥1 | ≥2 | démarrage à froid |
Courant de déclenchement conventionnel | 1,3 ln | <1 | <2 | démarrage à chaud |
Tester le nom actuel | Définition du multiple actuel | Heure du rendez-vous (h) | état de départ | |
Courant de déclenchement conventionnel | 1,0 ln | ≥2 | démarrage à froid | |
Courant de déclenchement conventionnel | 1,2 ln | <2 | démarrage à chaud |
